5点带你了解变频器控制柜设计要领

返回列表 来源: 发布日期: 2021.07.01
0

变频器应当安裝在控制柜內部,控制柜在设计方案时要留意下列难题,今天就让江苏奇峰小编带你了解变频器控制柜设计要领。

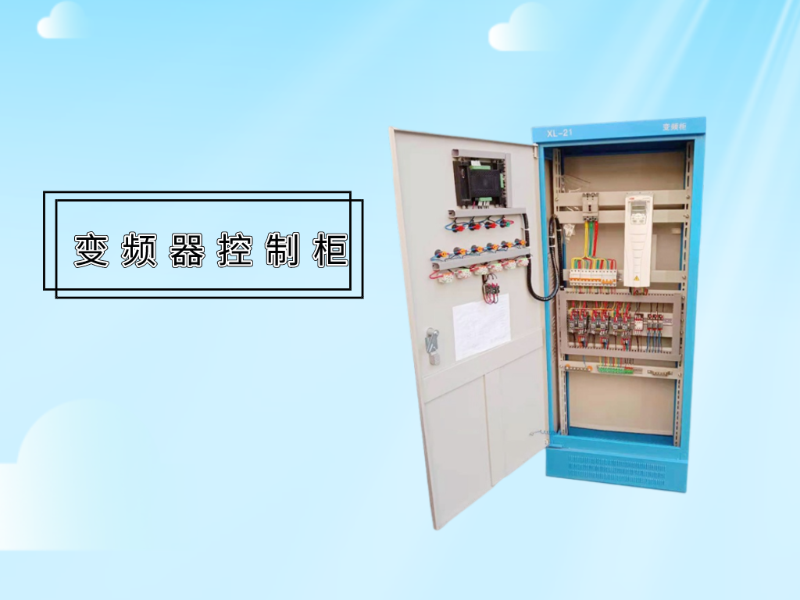

变频器控制柜

一、排热难题

变频器的发烫是由內部的耗损造成的。在变频器中各一部分耗损中关键以主电源电路为主导,约占98%,控制回路占2%。为了更好地使变频器正常靠谱运作,需要对变频器开展排热大家一般选用散热风扇;

变频器控制柜变频器的内窗散热风扇可将变频器的壳体內部排热带去,若散热风扇不可以正常工作中,应该马上终止变频器运作;功率大的的变频器还需要在控制柜上添散热风扇,控制柜的风管要设计方案有效,都要进气口要设定防尘网,排风系统顺畅,防止在柜中产生涡旋,在固定不动的部位产生尘土沉积;依据变频器使用说明的自然通风量来挑选配对的散热风扇,散热风扇安裝要留意抗震难题。

二、干扰信号难题

I.变频器在工作上因为整流器和变频式,周边造成了许多的影响无线电波,这种高频率无线电波对周边的仪表盘、仪器设备有影响,并且会造成高次谐波,这类高次谐波会根据供电系统控制回路进到都要供电系统互联网,进而危害别的仪表盘。假如变频器的输出功率很大占都要系统软件25%以上,需要考虑到操纵开关电源的抗干扰性对策。

II.当系统软件中有高频率冲击性负荷如直流焊机、电镀电源时,变频器自身会由于影响而发生维护,则考虑到都要系统软件的开关电源产品质量问题。

三、防护难题需要留意以下几个方面

I.防潮防冷凝水:假如变频器放到当场,需要留意变频器柜上边不的有管路法兰盘或别的漏过,在变频器周边不可以有飞溅流水,总而言之当场柜身防水等级要在IP43以上。微信号码技成培训很值得你关心!

II. 防污:都要进气口要设定防尘网隔絮状物脏物进到,防尘网应当设计方案为拆式式,以便捷清理,维护保养。防尘网的网格图依据当场的详细情况明确,防尘网四周与控制柜的相接处要解决严实。

III.耐腐蚀气体:在化工制造行业这类状况比较多见,这时能够将变频柜放到主控室中。

四、变频器接线标准

信号线与驱动力线需要分离布线:应用模拟量输入数据信号开展远程操作变频器时,为了更好地降低模拟量输入受来源于变频器和其他机器设备的影响,请将操纵变频器的信号线与弱电控制回路(主控制回路及顺控控制回路)分离布线。间距应在三十厘米以上。即便在控制柜内,一样要维持那样的接线标准。该数据信号与变频器中间的操纵回线路较多不可高出五十米。

信号线与驱动力线需要各自置放在不一样的金属材料管路或是金属波纹管內部:联接PLC和变频器的信号线如果不置放在金属材料管路内,很容易遭受变频器和外围设备的影响;与此同时因为变频器无内嵌的串联电抗器,因此变频器的键入和輸出级驱动力线对外界会造成很强的影响,因而置放信号线的金属软管或金属波纹管一直要拓宽到变频器的操纵接线端子处,以使信号线与驱动力线的完全分离。

1) 模拟量输入操纵信号线应应用多股绞线屏蔽电缆,电缆线规格为0.75mm2。在接线时要留意,电缆线剥线要尽量的短(5-7mm上下),与此同时对剥线之后的屏蔽掉层要用缘胶带包起來,以避免 屏蔽电缆与其他机器设备触碰引进影响。

2) 为了更好地增强接线的简单性和稳定性,推荐信号线上应用过线棒接线端子。

五、变频器的运作和有关主要参数的设定

变频器的设置主要参数多,每一个参数均有挑选范畴,应用中经常碰到因某些基本参数不合理,造成 变频器不可以正常工作中的状况。

操纵方法:即速率操纵、转矩操纵、PID控制或别的方法。采用操纵方法后,一般要依据线性度,需要开展静态数据或动态性识别。运作頻率:即电机运作的较少转速比,电机在低转速比下运作时,其排热特性很差,电机长期运作在低转速比下,会造成 电机损坏。并且低速档时,其电缆线中的电流量也会扩大,也会造成 电缆线发烫。

较高大运作頻率:一般的变频器较大頻率到60Hz,有的乃至到400 Hz,高频将使电机高速运行,这对一般电机而言,其滚动轴承不可以长期的高量定转速比运作,电机的电机转子是不是能承担那样的向心力。

载波通信頻率:载波通信頻率设定的越高其高次谐波份量越大,这和电缆线的长短,电机发烫,电缆线发烫变频器发烫等要素是息息相关的。

电机主要参数:变频器在主要参数中设置电机的输出功率、电流量、工作电压、转速比、较大頻率,这种主要参数能够从电机出厂铭牌中立即获得。

跳频:在某一頻率点上,有可能会产生共振原理,尤其在都要设备较为高时;在操纵制冷压缩机时,要防止制冷压缩机的颤振点。
