变频恒压供水设备与无负压供水设备工作原理及区别

返回列表 来源: 金陵奇峰 发布日期: 2022.02.28
0

变频恒压供水设备是新型节能供水设备,变频恒压供水装置是采用微机控制技术,由变频调速器和电动水泵组成的机电式高科技节能供水装置。变频恒压供水设备以水泵出口端的水压(或用户的水流)为设定参数,通过微机自动控制变频器的输出频率,以调节泵电机的转速,实现用户管网水压的闭环调节,使供水系统自动稳定在设定压力值(随用户用水情况而变化)。今天奇峰小编变频恒压供水设备与无负压供水设备工作原理及区别。

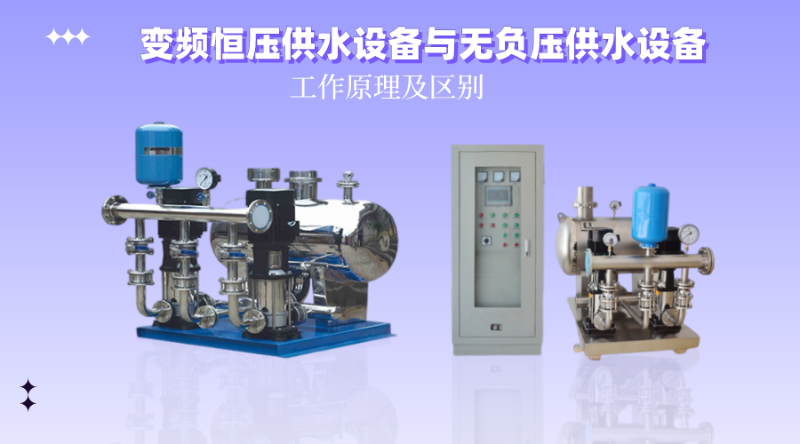

变频恒压供水设备 无负压供水设备

变频恒压供水设备的组成:

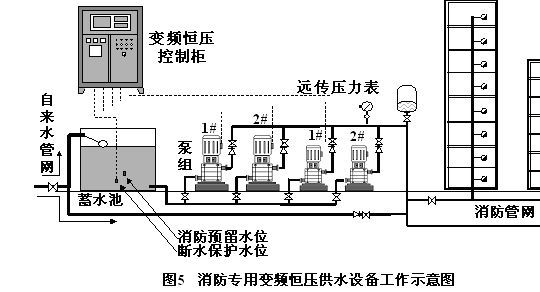

变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成,能始终保持压力表上的压力(即用户管网的水压)等于用户设定值。可用于一般生活或生产用水。

3eb18e16f358e4d73958a42fc2a9bc58_b0c71b1ee6de495f86b6645483d97d2d_20_v=20220310T070341218Z

供水系统的组成包括:

1、变频供水设备接入市政管网恒压供水。当供水压力满足需要时,所有水泵将自动关闭。否则,恒压供水设备将启动并增加压力,以满足水需求。

2、为了完全清理小流量或零流量的功耗。


无负压供水设备由三部分组成:气压罐、水泵和电气控制系统。其突出的产品特点是无需修建水塔,赞助规模小,占地少,布局灵活,建成运营快。采用水、气自动调节、自动运行、节能、自来水自动并网。停电后仍能供水,调试后无需维护。广泛用于企事业单位、居民区和农村地区的生产、生活和办公用水。适用于现场供水量小于5000户,日供水量为3000 m³,供水高度大于100m的家庭。

通常位于地面或地下室。对于有自来水的机组,采用无负压供水设备可以调节用水量峰值,提高水压,以满足大面积、高层建筑用水量峰值时的用水量。没有自来水的单位、工厂或农村地区只需将设备连接到水源和电源,即可获得稳定的水量和压力,以满足用水需求。与其他老式供水设备相比,该设备节约面积3~16倍,比水塔施工节约15%~60%。该设备体积小,组装、设备安装调试方便,运输和设备安装周期短,无负压供水设备保护功能齐全,运行安全可靠,操作方便。设备主机采用变频调速器,具有欠压、过压、过流、过载、短路、过热、防失速等主要保护功能。无故障运行时间可达10万小时以上。设备配电控制部分采用智能控制原理,操作方便实用,设备工况一目了然,方便非专门人士快速掌握。

无负压供水设备主要功能齐全,保险系数高。如果设备发生局部故障,可使用主要应急功能继续供水。该设备能自动接入市政给水管网,主要功能为双变频,即能满足生活用水和生产用水的正常压力和流量,火灾时能自动转换为高压大流量供水。一台机器可用于多种用途

安装无负压供水设备。

1.设备应安装在通风良好、灰尘较少且不潮湿的地方,环境湿度为-10℃-40℃。室外应设置防雨、防雷等设施,在选定场地后,应妥善处理地基,并用混凝土或砌体浇筑罐座。底座完全固化后,将水箱吊起并平稳放置,然后安装附件并连接电源。

2.使用无负压供水设备的方法:试用前,关闭供水阀,检查密封阀。不允许泄漏。启动后,注意操作和泵的旋转。当压力表指针达到上限时,泵将自动停止。打开供水阀,正常供水。如果你需要定期供水,将选择开关转到手动位置。

无负压供水设备的主要功能:

1、全自动完成多台水泵机组软启动,变频到工频运行以及停止的全部操作过程。

2 、根据用水量的变化启动和停止多台泵组。

3 、 LED显示压力设定值和实际LED1244 。

4、频率指示、异常变频指示和电机故障状态显示。

5 、保护的主要功能:具有欠压保护、过压保护、过载保护、短路保护、失速预防、,防烧损等。

无负压供水设备适用范围:

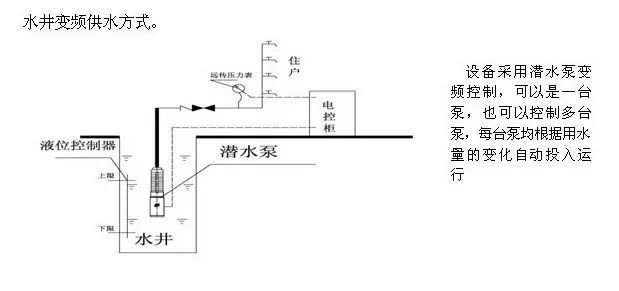

从供水公司供水系统取水的用户。例如:城市高层建筑和住宅区的用户从地表或水池取水。例如,用户供暖系统锅炉的变频恒压补水系统,使用深井泵或潜水泵直接从底部取水。由于其性能可靠、结构简单、操作方便、投资少,广泛应用于工矿企业、城镇、农村等中小区域供水系统,尤其是水源为自备井的场合,地下水池和水库。

无负压供水设备的变频控制原理:



采用变频调速实现恒压供水。与调节阀恒压供水相比,节能效果非常明显(可根据具体情况计算)。

产品特点:

1 、启动平衡,启动电流可限制在额定电流内,为了避免启动时对电网的影响;

2 、随着泵的平均转速降低,泵和阀门的使用寿命可以延长;

3 、可以清理启动和关闭时的水锤效应。

一般来说,当电机由变频器控制时,只需使变频器的电机容量与实际电机容量一致即可。当一台变频器同时控制两台电机时,原则上变频器的电机容量应等于两台电机容量之和。但是,如果高峰负荷时的用水量与两台泵的全速供水相差很大,可以考虑适当降低变频器的容量,但应为操作注意事项预留足够的容量。

无负压供水设备的工作原理:

调节控制机构由交流变频器、远程压力表和调节器组成,完整的恒压变量供水系统由断路器、,接触器和其他执行器。

两台水泵工作状态:1号泵变频工作,频率升至设定值,达到设定压力。此时,变频装置在恒压下工作。当耗水量增加时,压力降低。水泵保持一定的设定值频率一段时间后,如果达不到设定压力,自动切换到1号泵的工频运行,启动2号泵的变频运行。当用水量减少时,1号泵停止,2号泵变频工作,频率上升到设定值,保持设定压力,起到恒压变量作用。

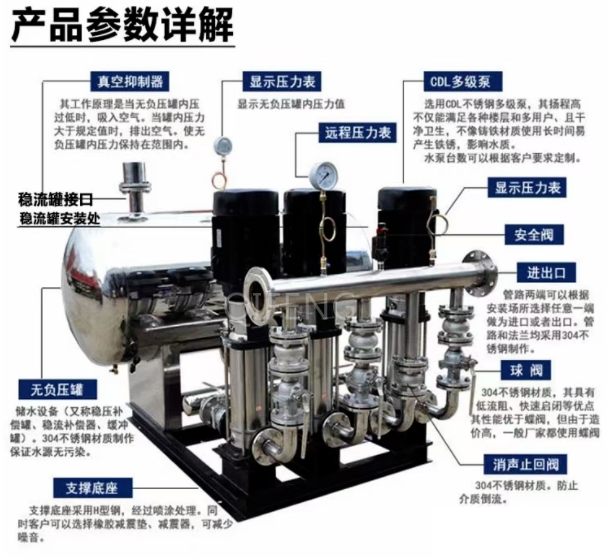

无负压供水设备的特点:

1 、无负压供水设备由微机全自动控制,变频调速运行,停电设备自动关机,自动开机,全自动设备采用多级不锈钢压力泵。

2 、泵壳、叶轮及主要附件均采用食品级不锈钢。循环平稳,节能,运行稳定,噪音很低,性能优良。它是理想的绿色、环保、节能的供水设备。

3、无需修建水池或水箱,也无需设置大型压力罐,节省了大量投资,因为它可以充分利用自来水管网的压力。

4、卫生无污染。供水系统是从自来水管网到用户水阀门的全封闭结构。污染物不会进入系统,水体不会与空气直接接触,过滤部件采用食品级不锈钢,无二次污染,环保卫生,节能效果明显。该设备与供水管道直接串联。所需压力叠加在自来水厂一次供水管网的压力上。这种差异和补充可以充分利用管网的压力。在用水的低谷期,设备甚至不需要运行。与传统供水设备相比,节能30%-90%。

6 、无需定期清洗即可节约水资源,不浪费水资源和人力资源。节省维护成本。

7、 占地面积小,无需修建蓄水池或水箱,无需配置大型气压罐,大大节省了系统占地面积。节约的土地可用于提高房地产的利用率,符合国家节约土地的要求。

8 、安装方便,只需连接进出口管道,施工周期短,安装简单。

9 、运行稳定,振动低,噪音低(噪音值小于50分贝)。

10、系统供水稳定,充分保证系统末端压力。

11、可增加自动检查功能,降低物业管理成本。

12、采用PLC全自动操作可编程控制,操作维护方便。

13、综合设计,结构紧凑,投资少,安装方便,外观美观。

14、采用管网压力叠加和自动变频运行方式,节能效果好。
