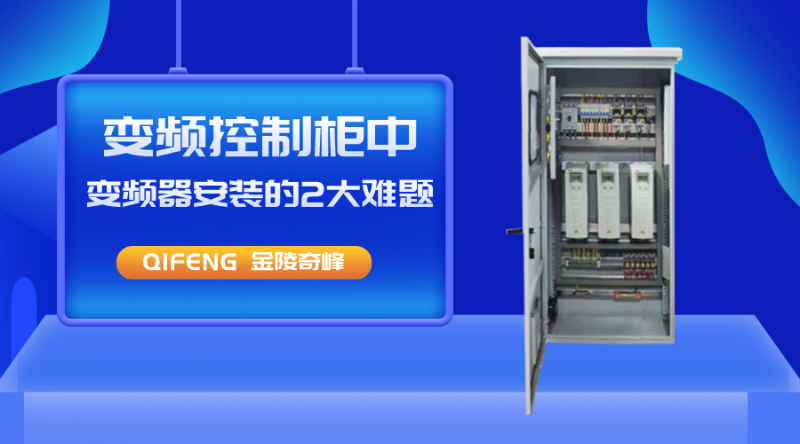

变频控制柜中变频器安装的2大难题

返回列表 来源: 金陵奇峰 发布日期: 2022.05.18
0

随着我国工业的快速发展,变频器作为电力和电气设备的一部分,越来越深入地参与工业生产。大多数用户不了解变频器的安装环境和防护性,导致成本和防护不稳定。了解变频器的安装选择可以帮助用户节约成本,减少停机时间,提高控制系统的防护性。江苏奇峰电气制造有限公司专注生产变频控制柜生产厂家,今天奇峰小编带你了解变频控制柜中变频器安装的2大难题。

变频控制柜中变频器安装的2大难题

在选择安装低压变频器的位置和方式时,成本往往是决定性因素。然而,将成本置于安装变频器的关键决策之前可能会导致更高的拥有成本。它还将增加意外停机的可能性,并导致潜在的防护问题。无论用户是否计划在新设施或现有设施中安装变频器,都应先考虑以下环境和防护问题。只有用户了解安装选项的固有风险和好处,才能优化变频器的性能。

1、变频控制柜 中变频器的环境问题高温是变频器可靠性的较大敌人。如果管理失败,热量可能会积聚在驱动功率晶体管的结层上。这可能会导致地层熔化。过热还会损坏变频器的智能电源模块。这将影响数百个小型分立元件和变频器内部协同工作的元件。

从环境角度来看,在电机控制中心(MCC)安装变频器是一个理想的选择。Ul-845:电机控制中心解决整个MCC布置过热管理问题的要求和测试步骤。这意味着MCC制造商需要证明安装在MCC中的变频器不会损坏,或者变频器产生的热量不会损坏MCC中的其他设备。

然而,重要的是要记住,ul-845清单上的正确热管理和组装设备只能由MCC制造商完成。即使是通过ul-508a认证的面板和机柜制造商也无法将变频器添加到MCC,也无法维护其ul-845列表。如果MCC中的一个单元不在ul-845列表中,则整个MCC布置列表无效。

如果在工业控制柜(ICP)中安装一套变频器而不是MCC,则较终用户将承担热管理的负担。如果需要密封ICP,通常需要一套空调设备将内部温度保持在变频器的设计限值(或其他ICP组件的限值)内。一般的经验法则是,变频器将释放约3%的总功率,并将其作为热量辐射到周围环境中。

当对ICP进行通风时,室外较高温度下的总空气交换量需要足以将变频器的内部温度保持在设计限值内。此外,如果循环的外部空气含有灰尘或水蒸气,则需要使用过滤器来清理污染。维护故障和定期更换过滤器可能会导致部件过热。

对于安装在ICP中的变频器,另一个与热相关的关键问题是在变频器周围留出足够的间隙,以实现正常气流。每个变频器的设计都有较小间隙的要求,包括上面、下面和侧面到侧面的间隙,这对于内部板和组件的冷却非常重要。通常可以看到,一些经验不足的面板和机柜制造商错误地认为开槽电缆管道不会成为障碍,因此它们的布置过于靠近变频器。然而,它已成为正常气流的障碍,无法留下足够的间隙,这往往会导致变频器过早故障。

壁挂式变频器通常配备风扇,以驱动空气通过变频器外壳实现冷却。还应考虑周围空气中可能存在的其他物质,包括水蒸气、油、灰尘、化学品和气体。这些物质可能进入变频器并造成损坏,或导致残留物积聚,从而降低冷却效率。防止障碍物阻碍气流对于壁挂式变频器同样重要。应避免使用某些气体,如硫化氢,因为它会腐蚀印刷电路板和连接部件。此外,在使用某些驱动器时,相对湿度需要保持在较小值以上,因为如果湿度太低,当空气流经组件时,静电将成为一个问题。这对于在电路板上不使用保形涂层的低压转换器尤为重要。对于电机型号在400马力以上的变频器,其尺寸太大,无法安装在墙上。它只能安装在可以固定在地板上的独立结构中。这些所谓的柜式逆变器需要一个单独的风道来冷却散热器。用户应了解不同安装选项的固有风险和好处,以便优化变频器的性能。

2、适当的逆变器防护性

在决定如何以及在何处安装逆变器时,需要特别注意电弧的防护性。在MCC中安装变频器较有说服力的原因是其防护性与MCC的总体设计一致。在MCC中安装变频器时,所有人员防护问题都与整个MCC决策过程有关。如果您希望MCC具有耐电弧性,变频器柜还需要能够耐电弧。

除了电弧闪光保护外,还有其他与MCC安装相关的人员防护问题:在ul-845 MCC单元中,变频器需要位于列表中的经过测试的串联组合中(应由MCC制造商实施),其水平需要满足或高于MCC短路的额定值。

只要MCC的总体规格满足现场条件,这将使得MCC内的每个单元都能被证明连接到系统。除非另有规定,用户访问变频器所需的人机界面(HMI)通常以MCC的形式移动到设备单元机柜门的外部。这意味着,当操作员想要在其显示屏上读取、需要调整、编程或故障诊断变频器时,他们不需要打开设备单元机柜的门并将其暴露在机柜中的防护危险中;如果变频器安装在ICP内,还需要考虑几个防护问题。如果用户在购买说明中不要求短路电流额定值(SCCR),一些ICP制造商将真诚地为ICP提供5ka额定值。这意味着用户无法将ICP连接到可能故障电流(AFC)超过5ka的电力系统。然而,事实上,在工业应用中不太可能实现5ka AFC,尤其是在使用480v电源时。此外,电弧闪光防护和上锁挂牌的要求通常意味着应断开ICP的主断路器,并且在ICP内部或连接ICP之前应进行上锁挂牌操作。

使用多个直通柜门管理断路器设备非常困难。当部分系统关闭而整个系统需要关闭时,ICP将比MCC或单独变频器更明智。同时,SCCR对于壁挂式和柜式变频器也非常重要。如果可能的话,尽量以组合机组的形式购买变频器,因为主断路器和过电流保护装置将集成到整套变频器设备中。这解决了SCCR问题和其他电气防护问题。与大型变频器相关的另一个问题是它们通常很重。

例如,维修技术人员经常使用工具、起重机甚至叉车,这将变频器和工人置于危险之中。推出式底盘设计采用类似于卡车总成的特别设计,可与变频器柜底部的内部导轨相匹配,为移动重型设备部件提供简单防护的方法。变频器安装的可接近性、防护性、可维护性和适用性将产生长期影响,不会立即出现在设计和规划阶段。通过了解不同安装选项的固有风险和好处,用户可以在变频器的整个生命周期内优化其性能,同时可能减少停机时间和防护风险。
