成套配电柜安装的八个技术要点

返回列表 来源: 金陵奇峰 发布日期: 2022.07.31
0

配电箱又称配电柜,是电机控制中心的总称。配电箱是在封闭或半封闭的金属柜或屏幕上组装开关设备、测量仪器、保护电器和辅助设备,形成低压配电装置。江苏奇峰电气制造有限公司专注生产成套配电柜厂家,今天奇峰小编带你了解成套配电柜安装的八个技术要点。

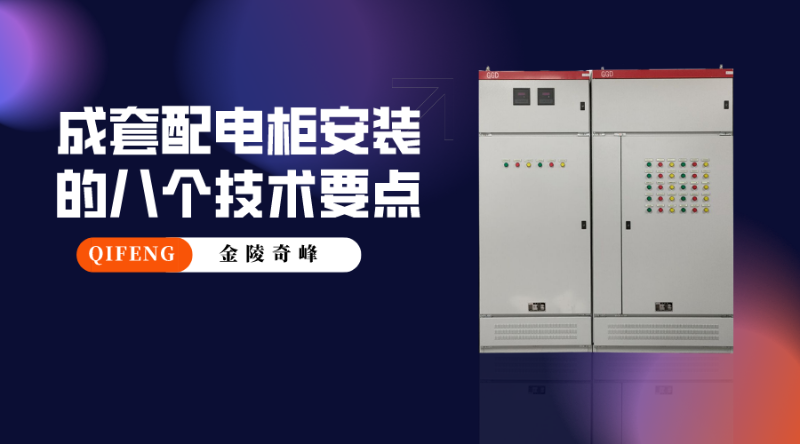

成套配电柜安装的八个技术要点

一.成套配电柜内设备的安装和检验

1.成套配电柜内设备的安装和检查

(1)机械闭锁和电器闭锁应准确可靠;

(2)动触头与静触头中心线一致,触头接触紧密;

(3)二次回路辅助开关的切换接头应动作准确,接触可靠;

2.抽屉式配电柜内设备的安装和检验

(1)抽屉推拉应灵活轻便,无堵塞、碰撞现象,抽屉应;

(2)抽屉机械联锁或电气连锁装置应正确可靠,断路器分闸后,隔离触头可分离;

(3)抽屉与柜体之间的二次回路连接插件应接触良好;

(4)抽屉与柜体间的接触及柜体框架的接地应良好。

二、配电柜内母线安装

柜内母线安装,需要符合设计要求。

2、母线应镀锌,表面应光滑平整,不应有裂纹、变形和扭曲缺陷。

3.金属紧固件和卡件需要符合设计要求,应为镀锌产品的标准件。

4.绝缘材料和瓷件的型号、规格和电压等级应符合设计要求。外观质量无损坏、裂纹、绝缘良好。

5.当母线用螺栓连接时,螺栓、平垫和弹簧垫需要完全匹配。拧紧螺栓后,螺钉扣应暴露在螺母外5-8mm。

6.母线的相序排列需要符合规范要求。安装应平整、整洁、美观。

三、配电柜二次回路结线

1.根据配电柜的工作原理图,检查柜内所有电气元件是否一致,额定电压需要与控制和操作电压一致。

2.根据电气原理图检查柜内二次电路结线是否正确。

3.控制线校准线后,应设置线号,将每根芯线煨成一个圆圈,并用镀锌螺钉、垫圈和弹簧垫将其连接到每个端子板上。端子板上的接线数量应严格控制。一般来说,每侧一端压一根线,较多不超过两根。两条线之间需要加垫圈。多股线应冲洗锌,严禁断股。

四、配电柜内馈电缆安装

1.馈电电缆进入柜内时,应制作热收缩电缆头,相线应设置热收缩相色带。电缆头制作后,应牢固固定在柜底电缆支架上。如果相线太长,应安装绝缘橡胶垫,并用夹子固定在柜体上。

2.电缆头与设备连接时,相序颜色应一致。

3、16mm2以上的导线要用压线鼻子和设备连接。电缆头的相线要顺直,不要受外力扭曲。压线鼻子和设备连接要用套筒扳手紧固,力矩要适宜。

五、配电柜试验及调整

试验应符合电气设备安装工程电气设备交接试验标准(GB50150-91)有关规定。

六、设备试验调整

(1)试验内容:配电柜框架、母线、避雷器、低压瓷瓶、电流互感器、低压开关等的吸收比和交流耐压试验;

(2)调整内容:接触器、中间继电器、时间继电器和机械连锁调整。

七、二次控制回路试验调整

1、绝缘电阻试验:

(1)小母线断开所有其他并联支路时,不得小于10兆欧;

(2)二次回路各支路及断路器、隔离开关操作机构电源回路等,不小于1兆欧。

2、交流耐压试验:

(1)试验电压为10000V。当电路绝缘电阻值超过10兆欧时,可使用2500V代替兆欧表,试验持续1分钟;

(2)48V以下回路无交流耐压试验;

(3)电路中有电子元件设备的,试验时应拔出插件或短接两端。

3、模拟试验

根据图纸要求,模拟试验控制、连锁、继电保护和信号动作,应正确、灵敏、可靠。

4、质量标准

主控项目:

配电柜的金属框架和基础钢需要接地(PE);配备电器的可开门、门与框架的接地端子应采用裸编铜线穿绝缘黄蜡带连接,并有标识。

检验方法:观察检查和检查安装记录。

低压配电柜应有可靠的电击保护。柜内保护导体应有外部保护导体的裸露端子。当设计不需要时,柜内保护导体的较小截面积S,不小于下表规定。

检验方法:观察检查和检查安装记录。

5、配电柜安装应符合以下要求:

位置正确,零件齐全,箱体开口合适,切口整齐。中性线通过汇流排出(N线端子)连接,无绞接;油漆完整,盘内外清洁,箱盖、开关灵活,电路编号齐全,结线整齐,PE保护地线不串联安装明显牢固,导线截面、线色符合规范。

检验方法:观察检查。

电线与器具的连接应符合下列规定:

连接牢固紧密,不损坏线芯。压板连接时压紧不松动;螺栓连接时,同一端不超过两根导线,防松垫圈等附件齐全。

电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定:连接紧密牢固,保护接地线截面选择正确,防腐部分涂漆均匀,无遗漏。线路方向合理,颜色标准准确,涂刷后不污染设备和建筑物。

检验方法:观察检查。

允许偏差垂直度:

配电柜体高50mm下面,允许偏差。

配电柜体高50mm允许偏差3mm。

检验方法:吊线、尺量检查。

八、成品保护

1.现场搬运配电箱柜,防止油漆或划伤表面。

现场安装好配电柜后,要及时锁住门。室内需要装修,要用防水盖布盖严,不得进入尘土和杂物。

配电室门应由专人看管,不得随意进入,防止设备丢失。

未经允许,配电柜不得用于工程验收前的临时用电。

通电前,安排有操作经验的电工进行操作,并有专人监督。

配电柜安装后,应用塑料布紧紧包裹,以免损坏、弄脏电器和仪器。

2、质量记录

配电柜、绝缘导线产品出厂合格证。

配电柜安装工程预检、自检、互检记录。

设计变更洽商记录,竣工图。

电气绝缘电阻试验记录及各种试验报告。

配电柜安装分项工程质量检验评价记录。

3.安全消防措施

安装电工和电焊工需要持证上岗。

施工人员认真学习安全操作规程,建立岗位责任制。

绝缘电阻试验需要由两人操作,以防止电击伤人。

正式电气工程通电前,保护接地线需要连接可靠,标识明显。

绝缘工具的护套垫应完好无损,老化严重时应及时更换。

电焊操作时,需要有人看火,防止火渣点燃周围物品。焊接场所应配备消火器和灭火用水。电焊作业结束后,应仔细检查现场是否有火灾隐患,确认安全后方可离开现场。
