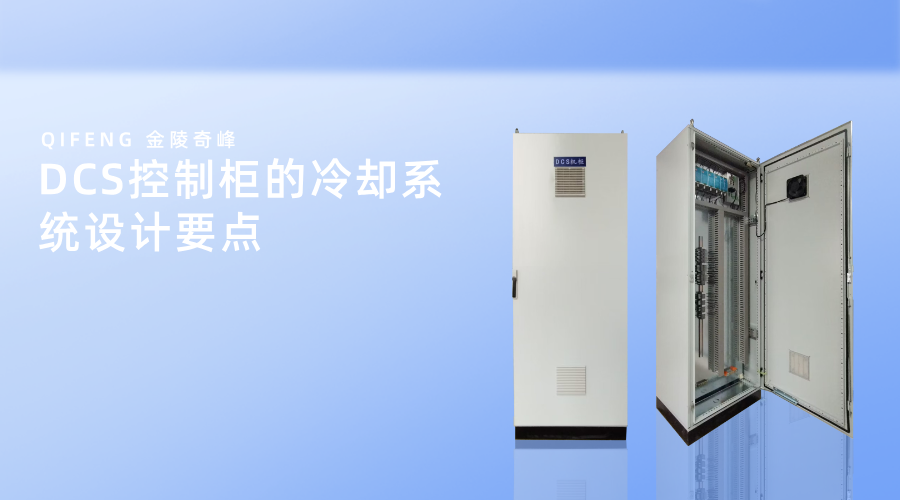

DCS控制柜的冷却系统设计要点

在现代工业自动化系统中，分布式控制系统（DCS）通常承载着大量的电子元件和控制设备，因此需要良好的散热和冷却设计。下面跟随奇峰小编一起了解DCS控制柜的冷却系统设计要点。

DCS控制柜的冷却系统设计要点：

一、了解热源

在设计冷却系统之前，先要对控制柜内部的热源进行详细的分析。控制柜内部的设备（如PLC、变频器、继电器等）在运行过程中会产生热量。了解各个设备的发热量以及其在运行中的功耗，可以帮助我们合理地配置冷却措施。

二、确定冷却方式

1.自然通风：利用空气的自然对流来散热，适用于发热量较小的情况。

2.强制通风：采用风机强制空气流动，通过进风口和出风口引导空气流动。这种方式适合元件散热较大的控制柜。

3.空调冷却：在一些对温度要求较高的环境中，使用空调设备来降低控制柜内部温度。

4.液冷：对于密集型设备，液冷系统是一种高性能的散热方案，通过管道循环冷却液来带走热量。

三、风道设计

1.分层冷却：将冷空气引入下方，通过控制柜内部的气流路径，使得热空气从上方排出。

2.模块化设计：为不同发热源设计独立的冷却单元，避免因某一部分过热而影响整体性能。

四、温度监测与控制

在DCS控制柜中温度监测和控制系统中，可以安装温度传感器实时监测控制柜内部温度，并将数据反馈至控制系统。当温度超过设定阈值，可以自动启动冷却设备或发出报警，以防止设备损坏和系统故障。

五、材料选择与防护

控制柜的材料选择也会影响冷却效果。采用导热性好的材料以及良好的密封设计，可以提升散热效率。同时，为防止外部环境对冷却系统造成影响，应考虑添加防尘、防水等措施，确保系统在恶劣环境中仍能正常工作。

六、定期维护与检修

需要定期检查风机运行状态、空气滤网的清洁情况以及冷却液的量和品质，确保冷却系统的正常运转。在高温季节或关键生产周期，应加大检查频率。
