带你了解变频恒压供水的控制方案

返回列表 来源: 金陵奇峰 发布日期: 2023.01.31
0


由于城市的自来水量随季节的变化而变化,因此随着一天的时间。为了使供水的水压保持恒定,较常见的方法是采用变频恒压供水系统,即在主网上安装一个压力变送器来检测管网的压力信号,然后将压力信号发送到变频器。江苏奇峰电气制造有限公司专注生产频恒压供水设备方案定制厂家,今天奇峰小编带你了解变频恒压供水的控制方案。

带你了解变频恒压供水的控制方案

频恒压供水设备可编程控制器系统的模拟信号输入口构成压力闭环控制系统,管网的恒压依靠变频器的调节控制。对于多台泵的情况,可采用两种不同的控制系统方案,一种是“顺序控制方案”,系统图如图1所示。另一种是“循环切换”方案,系统图如图2所示。

resource/images/ff45715bf7aa46589daad3d2c68b9d74_8.png

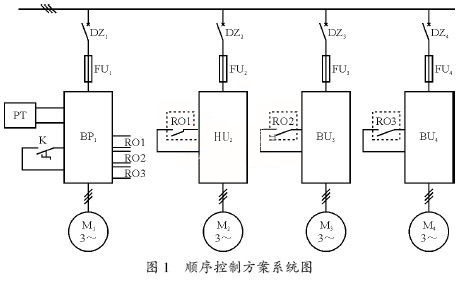

在图1中,BPI是逆变器。BU2和BU4为软起动器,PT为压力变送器。从图1可以看出,变频器连接在一水泵的电机上。当需要增加或减少水泵时,变频器端口的输出信号RO1~RO3将启动或停止其他水泵。压力起动器或软起动器。本方案的特点是泵电机不需要在变频和工频之间切换。一台水泵始终与变频器相连,在切换过程中没有压力损失。由于变频泵以外的泵都有软启动器,因此不需要备用系统。变频器出现故障时,可采用软启动器手动启动水泵M2、M4,保证供水不中断。每台电机都配有一个起动器,所以初期投资比较大。


图2中,BP1为变频器,BU1为软起动器,PT为压力变送器,ZJ1和ZJ2用于控制系统的启停和自动/手动转换。从图2可以看出,变频器与一水泵电机相连。当需要添加泵时,变频器停止运行,变频器的输出端口RO1和RO3向PLC输出信号,切换过程由PLC控制。切换开始时,逆变器停止输出。变频器设置为自由停止。,利用水泵的惯性将一台水泵切换到工频运行,将变频器连接到另一台水泵上启动运行,再将另一台水泵切换到工频运行,并将变频器连接到三台水泵上启动运行。当需要减泵时,系统将停止一水泵和二水泵。此时,变频器连接到三水泵。当需要再次添加泵时,从三台泵切换以启动循环。这种方式保证了一台水泵始终变频运行,4台水泵中的任何一台都可以变频运行。这样,无论用水量如何变化,都能使管网的压力保持基本恒定,各台水泵的运行时间基本相同,给维护和检修带来了方便。因此,大多数供水企业都喜欢循环投资。切割计划。不过,这种解决方案也有不足之处,即只有一台变频器运行并切换到工频时,会在管网中造成短期的压力损失,在设计中应充分注意。另外,还需要设置一个备用系统,并以图中的软启动器作为备用。变频器或PLC发生故障时,可采用软启动器手动启动各泵依次供水。

变频恒压供水设备厂家

江苏奇峰电气制造有限公司位于江苏省南京市江宁区谷里工业园,十余年致力于为顾客提供变频控制柜技术咨询。企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务为一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的频恒压供水设备感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服与技术员咨询,或者直接拨打技术员电话咨询,我们期待您的来电洽谈!
