带你了解低压成套开关设备GGD铜排的使用量

返回列表 来源: 发布日期: 2021.02.24
0

低压柜GGD做为成套设备开关柜中运用更为广范的柜型之一,可许多新手入门的朋友们并不是很掌握GGD电源开关构造,今日带大家了解低压成套开关设备GGD铜排的使用量。

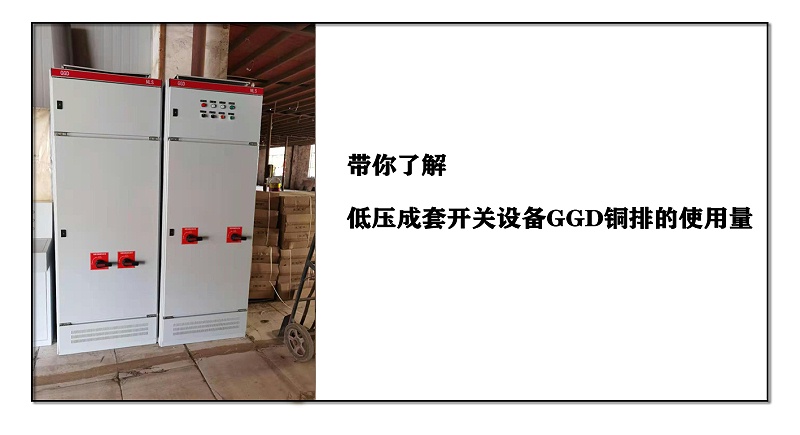

带你了解低压成套开关设备GGD铜排的使用量

 GGD低压基本有进线柜,联络柜,出线柜,电容补偿柜(无功功率补偿控制箱)。

 1:先是进线柜(以三级电源开关为例子),进线柜有柜顶进线,柜侧进线,柜底进线之分(一般全是电流量电缆线进线),柜顶进线一般需要ABCN四相母排出来顶200mm上下,无进线刀闸的进线柜ABC三相单排出来柜顶在1.5C一条上下,有进线刀闸的也类似,由于加了进线刀闸进线隔离开关需要向下边移。

零排N则需要从柜底伸入柜顶出来,再加上正中间需要钣金折弯固定不动,一般在2.5C上下。隔离开关下方需要流回到母线排,流回排ABC三相每根在1.5C上下(有刀闸的2.2M),再加上隔离开关下方钢筋搭接排均值1M上下,柜侧进线得话隔离开关上方0.8米就可以了,零排2米就够。

下进线得话上方ABC三相0.8米,下方0.7米,零排母线排上布线。假如单双排得话立即二倍。

计算下来一台没有进线刀闸的进线柜里进线的GGD要用ABC三相(1.5 1.5 1)*3=12米 零排N需要2.5米;

带进线刀闸ABC三相要用(1.5 2.2 1)*3=14.一米 零排2.5米,侧进线没有刀闸ABC三相(0.8 1.5 1)*3=9.9米 零排N需要2米,侧进带进线刀闸的(0.8 2.2 1)*3=12米 零排2米。下进线(0.8 0.7)*3=4.5米。

侧进线在许多情况下需要ABCN四项侧出柜门0.2米,一共3米上下,为便捷顾客联接变电器。进线柜的铜排花费一般都占成本费的50%之上,设计方案,安裝,铜排制做一切一步都立即决策铜排的消耗量,因此 我们在价格全过程中,一定要依据工程图纸规定价格,工程图纸不确立的要立即和顾客及企业內部技术性沟通交流。多报会遗失一个顾客,报少则对企业导致多余的损害。

2:GGD联络柜和进线的的铜排使用量相差无异,能够一样的报。

3:GGD出线柜基础都一样,仅仅小组出线控制回路有多有少。

一般刀闸上方到母线排ABC三求和起來1.5米,刀闸下方1.2米,再加上小组出线电源开关集流横向2米(一米宽的2.5米,1.2米宽的3米算),假如大剑得话刀闸上下方二倍,横向不会改变。出线柜空气开关上方支系排0.9米一个算,尺寸依据空开型号挑选。出线柜阵式1.5 1.2 2=4.7米空气开关上方支系排0.9米*回套路出线柜阵式3 2.4 2=7.4米 。

4:GGD电容补偿柜刀闸上方1.5米,下方1.2米,集流横向2米即:电容补偿柜1.5 1.2 2=4.7米。
