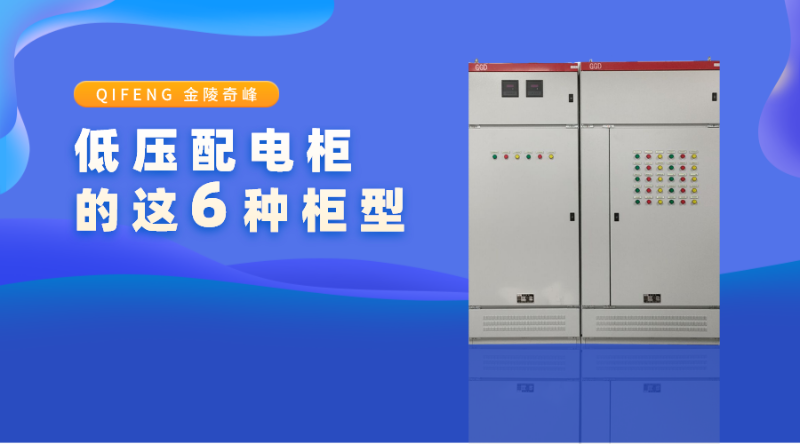

带你了解低压配电柜的这6种柜型

低压配电柜分断能力强，动态耐热性好，电气设备方案灵活，构成方便，系列性强.应用强，结构新颖。低压配电柜作为一种中心机构，可以控制线路电源开关，具有电力工程操作的功能，与仪表箱设备相同，也可以在配电设备中转换电能。江苏奇峰电气制造有限公司专注生产低压配电柜厂家，今天奇峰小编带你了解低压配电柜的这6种柜型。

一、进线柜：

从外部引入电源的开关柜，一般从供电网引入10KV电源，10KV电源通过开关柜将电能送到10KV母线，这个开关柜是进线柜

组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元件。

进线柜功能：主要功能是分配电量，进线柜一般配备真空断路器，真空断路器具有短路、过流保护功能，同时配备隔离开关作为维护人员安全，进线柜还配备电流互感器、电压互感器和测量电流电压值。因此，进线柜具有保护、测量、监控等综合功能。

进线柜相关保护装置：

电源进线端保护：

1.备用自投装置，即备用电源自动投入装置。

2.防雷装置。

3.过电压保护。

4.涌流保护：当断路器带负荷关闭时，干线产生远大于断路器工作电流的涌流，导致开关带负荷无法可靠关闭。涌流保护装置是为了防止关闭瞬时涌流引起的误跳闸，确保短路器带负荷的可靠跳闸。

5.速断保护，过流保护。

6.零序保护，接地保护。

8.重合闸装置。

9.低周保护(低频减载保护)。

二、计量柜

主要成分：电流互感器、熔断器VV接线电压互感器、带电显示器。

功能：是一种电能计量装置，通过电流互感器、电压互感器、电电压互感器、电能表等测量装置，反映负载。安装在用户处的测量装置应保护密封完好，设备本身不受损坏或丢失。

三、PT柜

主要成分：电压互感器、隔离刀、熔断器、避雷器。

PT柜的功能：

1.电压测量，提供测量表的电压回路。

2.操作箱操作电源可提供。

3.安装每段母线过电压保护器。

4.母线绝缘、过压、欠压、自投条件等继电保护的需要。

接线方式：Vv接线、Y，yn接线、YN,yn接线。

四、出线柜

出线柜：母线分配电能的开关柜送至电力变压器，该开关柜为10KV出线柜之一。

出线柜线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置。

出线柜的功能:主要起到分配电能的作用，将主电源分配到各用电支路开关上，连接断开支路电源的作用。

五、联络柜

联络柜又称母线分段柜，是连接两段母线的设备。母线联络柜常用于单母线分段和双母线系统，以满足用户选择不同操作模式或确保故障时选择的切除负荷的要求。

联络柜组成：隔离开关、断路器、电流互感器、带电显示装置。

联络柜的功能：一般起到接触母线的作用。当两个电源同时送电时，接触从中间断开（两个不同的电源通常不能重叠）。当某一部分电源因事故停电或断电时，接触柜自动连接，以确保用户用电。当原停电端恢复通电时，接触柜自动断开，处于原备用状态。

六、隔离柜

组成：断路器 隔离开关 接地开关 电流互感器 电压互感器 带电显示装置的避雷器。

隔离柜的功能：用于隔离两端母线或隔离受电设备和供电设备。它可以为操作人员提供可见的终点，以便于维护和维护。
