带你了解PLC控制柜接线方法

返回列表 来源: 发布日期: 2021.09.09
0

江苏金陵奇峰生产的PLC控制柜具有有过载、短路、缺相保护等保护功能。用PLC完成电机电机额定功率启动电气设备控制系统,其主电源电路基本上维持不会改变,而用PLC取代电气设备控制路线。今天奇峰小编带你了解PLC控制柜接线方法。

带你了解PLC控制柜接线方法

1.PLC控制柜系统组成

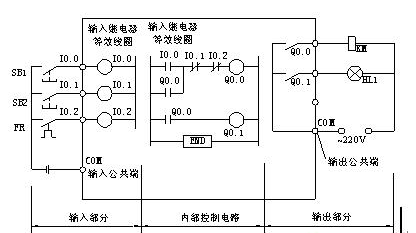

电机电机额定功率启动的PLC控制系统主要组成图,可将之分为键入电源电路、內部控制电源电路和输入输出电源电路三个一部分。

PLC

键入电源电路

键入控制电路的效果是将键入控制数据信号送进PLC,输出设备为按键SB1、SB2及FR常闭触头。外界导入的控制数据信号经PLC键入到相匹配的一个键入继电器,键入继电器可给予随意好几个常开触头和常闭触头,供PLC內容控制电源电路程序编写应用。

輸出电源电路

輸出控制电路的效果是将PLC的輸出控制数据信号变换为可以推动KM线圈和HL1显示灯的数据信号。PLC內部控制电源电路中有很多輸出继电器,每一个輸出继电器除开 PLC內部控制电源电路给予程序编写用的常开触头和常闭触头外,还为輸出电源电路给予一个常开触头与輸出端口号相接,该触头称之为內部硬触头,是一个內部物理学常开触头。根据该触头推动外界的KM线圈和HL1显示灯等负荷,而KM线圈再根据主线路中KM主触头去控制电机M的启动与终止。推动负荷的开关电源由外电部开关电源给予,PLC的输入输出端口号中也有輸出开关电源用的COM公共性端。

內部控制电源电路

內部控制电源电路由依照操纵电机具体控制规定撰写的可执行程序产生,其功能是依照可执行程序要求的逻辑顺序,对键入、輸出讯号的状况开展测算、解决和分辨,随后获得对应的輸出控制数据信号,根据控制数据信号推动外部设备:电机M、显示灯HL1等。

可执行程序根据pc机通讯或开发板键入等方法,把程序流程句子提到PLC的客户程序存储器中。可执行程序的改动需要根据开发板等机器设备更改储存器中的一些句子,不变控制器內部布线,完成了控制的协调能力。

2.PLC控制梯形图


PLC

梯形图是一种将PLC內部等效电路成由很多內部继电器的线圈、常开触头、常闭触头或作用程序流程块等构成的等效电路控制路线。图5是PLC梯形图常见的等效电路控制元器件标记。

a)线圈 b)常开触头 c)常闭触头

图6是电机电机额定功率启动的PLC控制梯形图,由FR常闭触头、SB2常闭按键、KM常开輔助触头与SB1常开按键的串联模块、KM线圈等部件相匹配的等效电路控制元器件标记串连而成。电机电机额定功率启动控制梯状在方式上类似交流接触器电气设备控制路线图,但也与电气设备控制路线图存有很多差别。

梯形图无线中继电气元器件物理学构造有别于电气元器件

PLC梯形图中的线圈、触头作用上与电子元件的线圈、触头等效电路。梯形图中的线圈、触头在物理意义上键入、輸出储存器中的一个储存位,与电子元件的物理化学构造不一样。

梯形图无线中继电气元器件的导通情况有别于电气元器件

梯形图无线中继电气元器件的导通情况与相对应储存位上的储存的信息有关,假如该储存位的信息为“1”,则该元器件处在“通”情况,假如该位数据信息为“0”,则表明处在“断”情况。与电气元器件具体的导通情况不一样。

梯形图无线中继电气元器件情况转换全过程有别于电气元器件

梯形图无线中继电气元器件的模式转换PLC对储存位的情况数据信息的实际操作,假如PLC对常开触头等效电路的储存位数据信息取值为“1”,就进行动合操作流程,一样如对常闭触头等效电路的储存位数据信息取值为“0”,就可进行动断操作流程,转换操作流程没有时间延迟。而电气元器件线圈、触头开展动合或动断转换时,会有时间延迟,且一般要通过先断掉后收缩的操作流程。

梯形图中继电器隶属触头总数与电气元器件不一样

假如PLC 从键入继电器I0.0相对应的储存位中取下了位数据信息“0”,将之存进另一个储存器中的一个储存位,被存进的储存位就变成受I0.0继电器控制的一个常开触头,被存进的信息为“0”;如在取下位数据信息“0”以后先开展取反实际操作,再存进一个储存器的一个储存位,则该位存进的信息为“1”,该储存位就变成受继电器 I0.0控制的一个常闭触头。

需要PLC內部储存器充足多,这类位数据转移实际操作就可無限次开展,而每开展一次实际操作,就可造成一个梯形图中的继电器触头,不难看出,梯形图中继电器触头正常情况下能够 無限次重复应用。

可是PLC內部的线圈一般只有引入一次,如需多次重复使用同一详细地址序号的线圈应谨慎从事。与PLC不一样的是电气元器件中触头总数是有局限的。

梯形图每一行怎么画标准为从左母线槽逐渐,历经触头和线圈(或作用框架),停止于右母线槽。一般串联模块画在每排的左边、輸出线圈则画在右边,其他串连元器件画在中间。

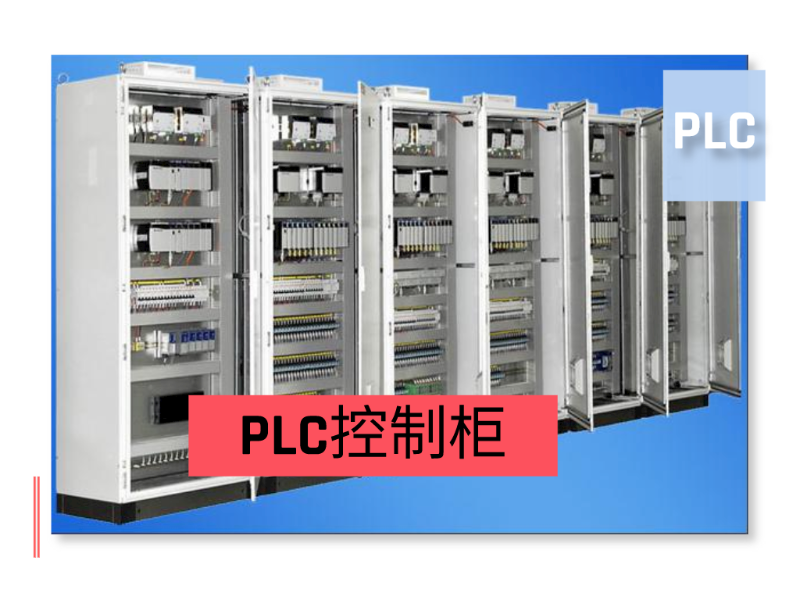

PLC控制柜
