低水位水泵如何实现浮球开关的自动启动

返回列表 来源: 金陵奇峰 发布日期: 2021.10.17
0

低水位水泵的低水位启泵的意思是在低水位“开关”关闭。低水位浮球的开关头是下垂的,此时蓝黑线之间导通,相当于按钮开关关闭。所以可在蓝色和黑色之间使用触点作为启动按钮。那么低水位水泵 如何实现浮球开关的自动启动?下面奇峰小编带您详细了解一下。

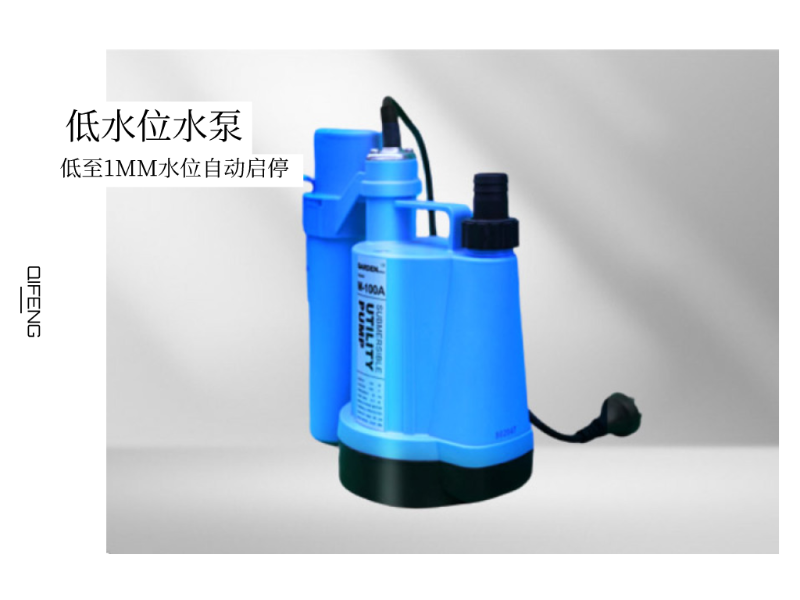

低水位水泵

低水位水泵如何实现浮球开关的自动启动:

  • 当水位上升时,浮球内的铁珠会滚动,蓝黑线之间的触点又断开,水泵不能连续运转,处于点动状态。达到连续运行的水泵,需要具有自锁功能。自锁式的实现,是利用水泵所用的交流接触器辅助常开触点实现,在交流接触器辅助常开触点的情况下,可实现蓝黑接触。这时,实现连续运转,就不能转个不停,要不然高水位就停不下来,所以需要解自锁,就可以实现高水位的停泵。
  • 这一电路相当于要一个停止按钮,达到高压断水自锁接触泵停止工作。从浮球开关来看,总共有两个触点,蓝黑之间已当作启动键使用,而棕黑之间的触点又处于高位,串在电路中肯定无法解锁。这时只有借助中间继电器才能实现自锁电路开锁。深色之间的触点不会在高水位关闭吗?然后利用此触点来控制中继电器的线圈失电,然后将其串联在电路中,通过常开触点实现中继电器的闭锁功能。
  • 操作过程;低压蓝黑线之间触头闭合,交流接触器线圈得电,同时其辅助常开触点闭合,电路自锁。持续上升的水位达到高位,棕黑线之间的触点闭合,中间继电器线圈的电流被切断,其常闭触点断开,又因为它串在这个自锁电路中,使电路失电,交流接触器线圈失电,其辅助接触点恢复,水泵停止运转。实现排水工艺,高水位启泵,低水位停泵。在给水系统的控制回路中,蓝黑线与棕黑线的连接位置可以实现排水。
  • 默认文件1620354313292
