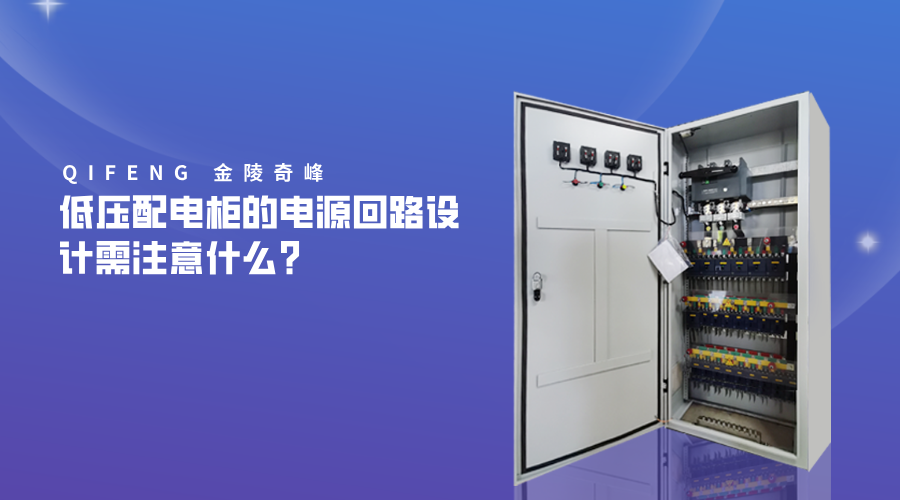

低压配电柜的电源回路设计需注意什么？

在低压配电柜的电源回路设计中，有几个关键因素需要注意，以确保系统的防护性性、可靠性和高性能性。下面跟随奇峰小编一起了解低压配电柜的电源回路设计需注意什么？

低压配电柜的电源回路设计需注意什么：

一、确定负载特性

在设计电源回路之前，需要了解和确认负载的性质，包括负载的类型（如照明、动力、特殊设备等）、功率要求和运行特性。这将有助于选择适当的导线规格、保护元件和配电设备。

选择合适的导线规格

导线的选择直接影响到电源回路的防护性性与性能。设计时应根据负载电流、导线长度、敷设方式以及环境温度等因素，按照相关标准计算导线的截面积，确保其承载能力满足实际需求。同时，导线的绝缘级别和耐温性能也需考虑。

二、保护装置的配置

在设计电源回路时，需要合理配置保护装置，如断路器、熔断器等。这些装置应能及时有效地切断电源，以防止过载、短路等故障带来的损害。选择合适的保护级别和特性是保证设备防护性的环节。

三、考虑接地系统

良好的接地系统是电源回路设计中不可或缺的一部分。设计时应确保接地电阻值符合标准要求，以减少漏电和静电对设备和人员的伤害。此外，接地线的选择同样需要符合荷载要求，以保证其在故障时能够正常工作。

四、确保良好的电气连接

在配电柜的电源回路设计中，应重视电气连接的可靠性。使用好的接线端子和连接器，并做好连接处的防松动处理，以防因接触不良而造成的发热或故障。

五、充分考虑散热问题

低压配电柜由于容纳了多个电气元件，运行时会产生热量。因此，在设计时应考虑合理的散热措施，如风扇、散热片等，以确保设备在防护性的温度范围内运行。同时，还应避免周围环境对柜体的散热造成影响。

六、遵循相关标准和规范

在进行低压配电柜电源回路设计时，需要遵循地方的电气防护性标准和行业规范。确保设计的合理性与合规性，这是保障设备防护性运行的基本前提。

七、进行系统测试与验证

设计完成后，应进行系统的测试与验证，以确认设计的合理性和有效性。可以通过模拟负载测试、短路测试等手段，确保电源回路在实际运行中具备良好的性能。
