低压配电柜(箱)3大装配工艺

返回列表 来源: 金陵奇峰 发布日期: 2021.11.02
0

金陵奇峰低压配电柜可采用的元件使用灵活,可选用西门子、施耐德、 ABB等各种产品,也可选用各种国产元器件,以满足经济性和技术性要求的灵活组合。低压配电柜原理简单,装配方便,重量轻,硬度高,防护性好,上进下出线,布线方便,柜体表面喷塑,美观防腐。今日奇峰小编带您了解低压配电柜(箱)3大装配工艺。

低压配电柜(箱)3大装配工艺

低压配电柜装配工艺

一、电气元件的装配技术

1、先要熟悉图纸和技术要求。核对元件型号,规格,数量等与图纸是否一致。

2、检查元件是否损坏,发现问题及时更换。

3、元件板(安装桥架)在组装时需要做好防护,轻拿轻放。不准踩踏。部件不得在安装板表面磨光。

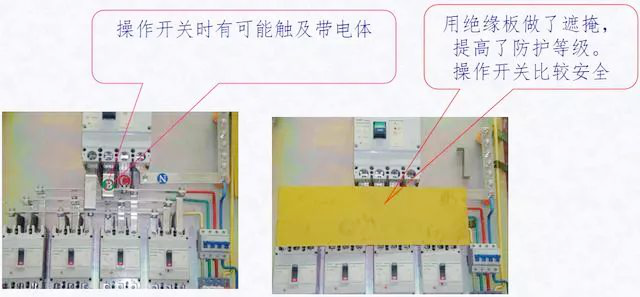

4、所装元件应易于操作,不受空间或邻近元件妨碍,且不能接触带电体。如带电的体外露对作业造成危险,需要加保护。

例如:1)增加隔缘板,用以遮盖带点体。2)增加保温的热收缩套管。

低压配电柜

5、符合电子元器件产品的说明书要求。如满足飞弧距离、电气间隙、爬距等要求。

6、同一批次产品的装配需要一致。

二、一次线(主回路)配线工艺

(一)母线制作工艺

1、熟悉电路图,根据开关电流选取相应的铜母线排(母线排载流量)图纸上标明铜排的规格,并按图纸施工。

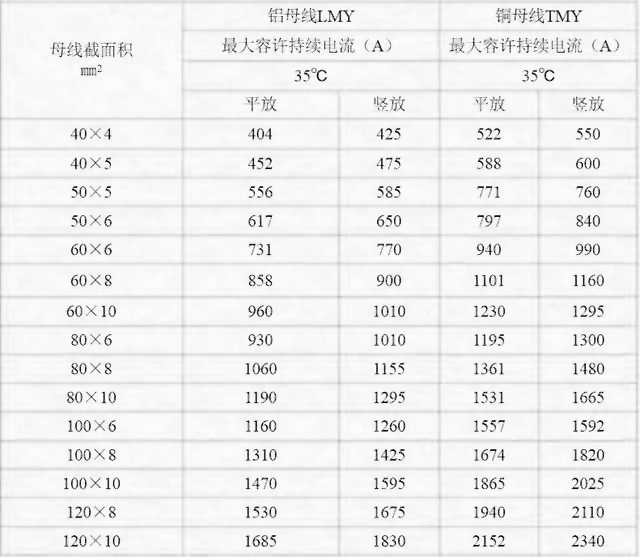

总线流量流量表(部分)

低压配电柜

2、铜排从库房取下时应做好表面防护。禁止拖拽地面。表面需要保持光洁。

低压配电柜

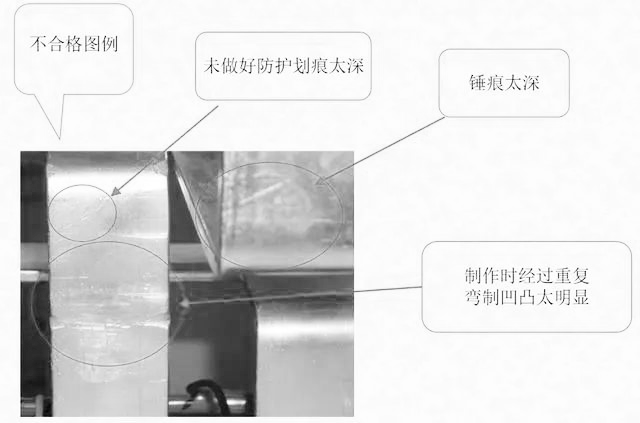

3、下料:母线要求平直,母线不得有明显的锤痕、凹坑等缺陷,母排在下料前或下料后校正,不能有毛刺。

低压配电柜

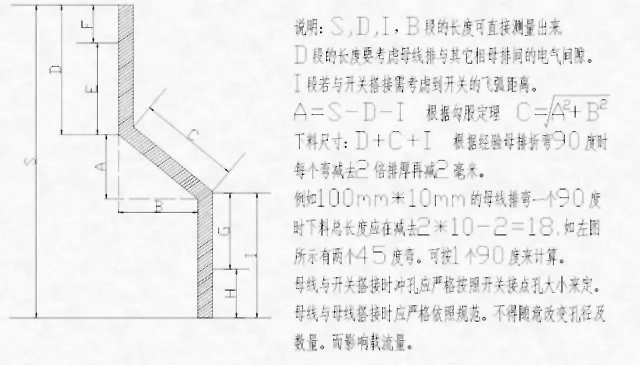

4、弯制:弯制铜排时使用母排弯头,不能粗暴操作。应严格遵循操作指导书和操作程序。弯曲铜排时,模具上应垫上合适的纸板或棉布。避免铜排表面受到损伤。在成批生产时,从铜排中抽出弯头。用来测定铜排的拉伸系数。(每个厂家生产的铜排拉伸系数可能存在一些的误差)。检测弯曲90°时弯曲面是否出现裂纹。

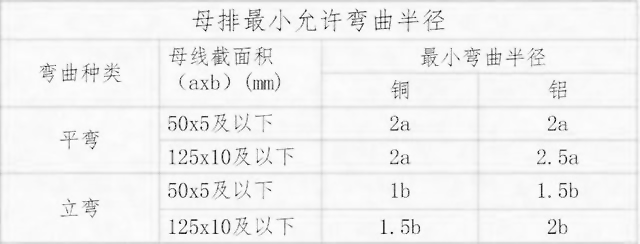

5、矩形母线应尽量减少弯曲。母排的弯曲部位与搭接面的边缘要大于30 mm,且当母线扭转90°时,扭转部分的长度不得小于母线宽度的2.5倍,并排母线的弯角要一致,使在其连接安装时,不会产生内应力。


6、当交流主电路穿过闭合磁路的金属框架时,矩形母线应避开飞弧区域,并将三相四五线母线通过一个框孔。

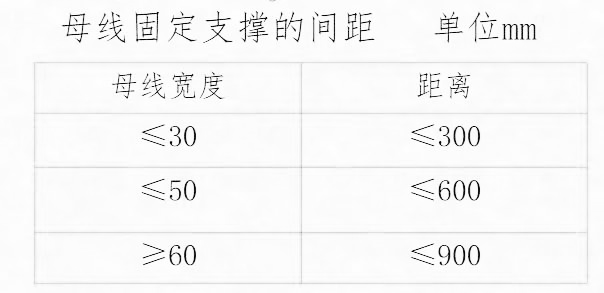

7、母线隔缘支撑件应满足线路短路时的动热稳定性要求。隔热支撑的间距不应大于隔缘支撑件短路强度试验时的间距;如果不能进行热稳定试验,母线也应有足够的机械强度,例如,母线长度高过下表时,在中间加一个固定支架。

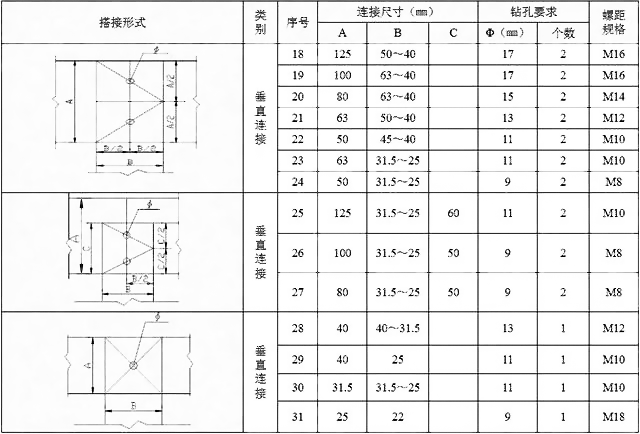

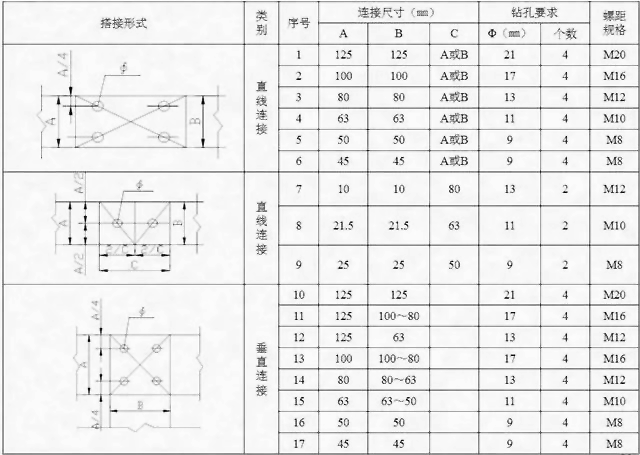

母排连接和开孔尺寸表1

母排连接和开孔尺寸表1

母排连接和开孔尺寸表2

母排连接和开孔尺寸表2

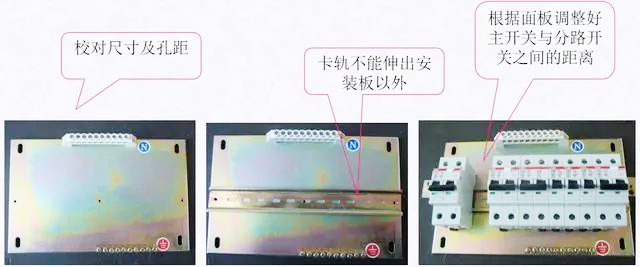

(二)户内箱体,电表箱装配

先熟悉图纸;取件看是否与图纸相符。

新符号规范

新符号规范

2、配线规范按照图纸施工。如图未标明,则按常规配线。

3、多股导线压线的鼻部表面需搪锡处理。将三色热缩管分别套上。热缩管长应大于10~20 mm,长度应一致。

4、同类型产品大量生产时,先制作一份样品。目标:下料尺寸合理,节省材料。有助于同类产品的工艺一致性。


三、二次线(辅助回路)配线技术

1、隔缘导线的选择:在一般的辅助电路中,电压回路的导线截面选用1.5 mm电流回路选2.5 mm黑色隔缘导线。(如图中特别注明线径请按图纸配线)

2、二次线制作前的准备

(1)熟悉图纸,确定导线的型号、规格、长度、颜色。

(2)安装前,电器元件上方贴贴贴贴图号,贴图标识,标签的安装(粘贴)部位,一般置于元件左上角或易于观察的位置。

(3)每根导线的两端都要有编号,字迹要清楚、牢固。导线的直径需要与导线匹配。数字管长应该是一致的,长约25毫米。

(4)标记隔缘导线上标记的位置,横放时从左到右,垂直从上到下。

3、二次线制造期

(1)根据配线走向下线长度适当留有余量(配电箱下线余量不能高过50 mm)。

(2)捆扎的二次线应横平竖直,整齐美观,水平方向上每300 m设一个固定点,垂直时每400 mm设固定点,应用吸盘或线夹固定。

(3)二次线通过时应可靠地固定,留有足够的旋转空间,以使门打开时导线不受损坏。

(4)导线中间不允许接合。

(5)连接发热元件的隔缘导线应考虑到发热对隔缘导线的影响,并采取适当的措施。

(6)隔缘导线穿过金属件时,应采取防止损坏隔缘导线的措施,例如,在金属板穿过金属板的孔上套橡胶圈,缠绕管缠绕导线等。

(7)导线束线应整齐,外层不能交叉。

(8)线束内弯半径应大于线束直径的2倍。仪器配线应根据仪表外形尺寸预留适当的余量圆弧弯度,尺寸不宜大于仪表外形。而且要美观大方。

(9)二次线装配时,可在配电箱(柜)门上多放一根线至箱体(柜)内,至接线端子排并接地。用途:在运行过程中,过门导线有可能因频繁打开箱门(柜门)而导致断裂。这时可以使用备用线路,方便用户维修。有些控制比较复杂,导线较多,在装配时有可能会漏掉一根过门线。可以在这个时候使用上备用线。为组装带来方便。

(10)当二次母线连接时,需要在母线上单独钻孔,用螺栓紧固,或者采用母线无孔连接技术,用连接件连接。

低压配电柜
