分享低压防爆配电箱组装工艺流程

返回列表 来源: 金陵奇峰 发布日期: 2022.06.24
0

防爆配电箱属于配电系统中的终端配电设备,对危险环境下的用电具有调节和维护作用。江苏奇峰电气制造有限公司专注生产防爆控制柜厂家,金陵奇峰防爆配电箱外壳采用冷轧钢板,表面经高速抛丸后静电喷塑。密封圈式电缆可拆卸组合面有密封垫、环、圈、帽。推出新型设计方案,结构合理、通用性强、使用寿命高。可按客户要求定制。今天奇峰小编带你了解分享低压防爆配电箱组装工艺流程。

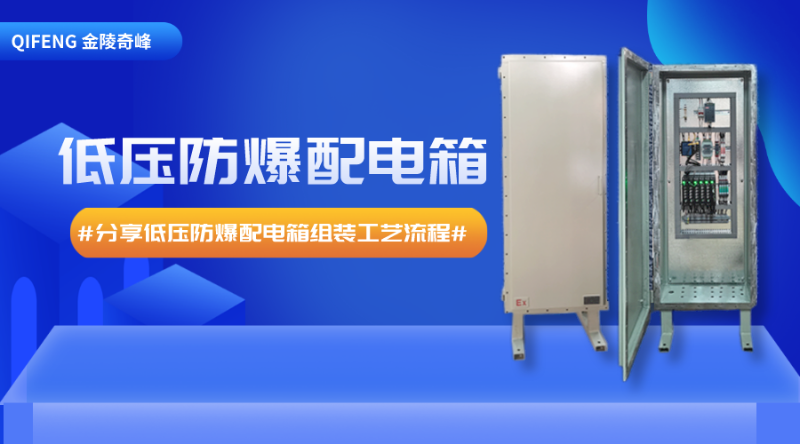

分享低压防爆配电箱组装工艺流程

低压防爆配电箱组装工艺流程:

安装前,控制室内环境应满足需要条件。室内装饰工程全部完成,房间干净防护

1、低压防爆配电箱组装固定:

① 防爆配电箱运至现场后,机构应开箱检查有无变形、掉漆、仪表板部件是否齐全、备品备件及使用说明书是否损坏,并做好开箱记录

② 根据施工图布置,配电箱应按顺序放置在槽钢上。成排的盒子就位后,先将两边的盒子对齐,然后在盒子下面高度三分之二以上的地方画一条小线,以盒子表面为准,逐一对齐。找正时,应使用0.5mm垫圈进行调整,每个垫圈较多不得超过三个

③ 找正到位后,按箱体固定螺孔规格进行固定。壳体与箱体、壳体与侧隔板采用热浸镀锌螺钉连接。高低压开关箱应与预埋角钢焊接牢固。电缆室外露部分满铺不锈钢网纹板,箱体前后采用1200mm×10mm(宽×厚)隔缘层满铺

④ 配电线路箱相邻两箱顶部的水平度误差不应超过2mm,所有箱顶部的水平度误差不应超过5mm,相邻两箱边缘的水平度不应超过1mm,所有箱表面的水平度不应超过5mm,箱体的间接接头不应超过2mm

⑤ 机器和设备准确定位后,内部结构标准件应再次拧紧和检查,尤其是在电导体的连接端。箱内接线完成后,用吸尘器清理箱内污垢,保持设施内外清洁,准确确定机器设备位号和控制回路号

配电箱组装完成后,将电缆桥架组装在箱体顶部。配电箱进出线电缆的穿孔部分应由供应商按照规范进行预埋。电缆敷设成功后应闭合。箱内的电缆桥架和接地装置应采用专用的导线连接器防护可靠地接地。电缆桥架与防爆配电箱的连接应采用橡胶垫连接,以维护输电线路和电缆。

2、低压防爆配电箱二次回路接线:

生产前应对配电箱进行箱内二次回路接线及相关检验试验。配电箱电气设备到达现场后,应在招标方现场技术工程师和监理的监督指导下,立即安排工程验收。相关工艺文件齐全,配电箱外包装、密封良好,各部件齐全完好,接线可靠。配电箱组装稳定后,应对配电箱二次接线控制回路的隔缘层逐一进行测试。试验采用500V隔缘试验仪器,试验结论应大于1mΩ。所有二次回路控制导线或电缆应由多芯软铜线制成。焊接后,应使用专用压接钳铆接规格型号合适的接线端子。焊接过程中应使用中性助焊剂。

3、低压防爆配电箱工作交接试验:配电箱。

4、交接试验见后文调节合闸部分。低压防爆配电箱的其他规定:

① 零件柜配电箱的组装还应符合以下规定:

a.抽屉柜的推拉门应灵活轻便,无卡阻和冲击;

B.动触头轴线与静触头轴线一致,且断路器紧密接触;

C.抽屉柜的机械设备联锁或电气设备联锁应正确可靠地运行,以使得只有在隔离开关拉入后才能分离隔离触点。

D.抽屉柜与外壳之间的接地装置触点紧密接触;推入抽屉柜时,抽屉的接地触点比主触点先接触,拉出时程序流程颠倒。

② 配电箱二次回路隔缘试验前,应仔细核对设计图纸,箱内易损件应提前拆除;

③ 配电箱安装使用过程中,使得漆膜完整无破损,箱内照明灯齐全;

④ 变电站机房内的机器和设备外壳应配备良好的接地装置;

一般防爆配电箱的接线实际上是由专门的焊工老师操作的,因为他们有专门的防护措施、机械和设备等。因此,非特别情况下,还是不要自行修理或组装配电箱,需要小心。尤其是在装配配电箱接线时,不要忘记关闭总开关,因为防护是主要的。
