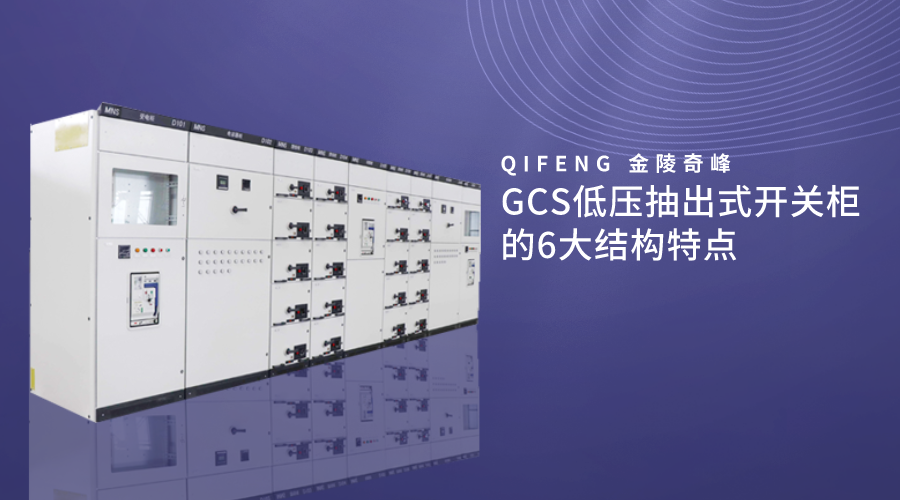

GCS低压抽出式开关柜的6大结构特点

GCS低压抽出式开关柜可应用于发电厂、石油、化工、高层建筑等场所，也可用于大型发电厂等自动化程度高、对计算机接口要求高的场所。那么什么是GCS低压抽出式开关柜？GCS低压抽出式开关柜又有哪些结构特点呢？江苏奇峰电气制造有限公司，是一家专注GCS低压抽出式开关柜的生产厂家。下面奇峰小编带你一起了解GCS低压抽出式开关柜 的含义及结构特点。

GCS低压抽出式开关柜的6大结构特点：

1) 机架采用8 MF型开口型钢，主机架设有模数E=20 mm和100mm的Φ9.2 mm安装孔，使机架组装灵活方便。

2) 开关柜各功能室相互隔离，隔室划分为功能单元室、母线室和电缆室，各室的功能相对独立。

3）水平母线采用柜后水平布置，增加母线的抗电功率能力，是使主回路具有短路强度能力的基本措施。

4) 电缆室的设计使得电缆的进出方便。

5) 抽屉的高度模数为160mm。抽屉的变化只在高度尺寸上发生变化，其宽度和深度尺寸保持不变。同一功能单元的抽屉具有良好的互换性，单元电路的额定电流为630A及以下。

6) 抽屉面板上有明显的分离、合闸试验、抽出等位置标志，抽屉单元设有机械联锁装置。抽屉单元为主体，同时有抽出式和固定式，可混合组合使用。

GCS低压抽出式开关柜含义：

GCS型低压抽出式开关柜适用于三相交流频率为50Hz、额定工作电压为400V（690V）及额定电流4000A及以下的发电、供电系统中，作为动力、配电、电动机控制及电容器补偿使用。
