恒压供水系统的工作原理

返回列表 来源: 金陵奇峰 发布日期: 2022.11.07
0

恒压供水是指供水管道内的水压恒定不变的供水,只有当供水系统的水量等于使用水量时,供水管道中的水压不变。当供水流量大于水流量时,管道的压力增大。当供水流量小于水流量时,管道的压力会降低。所以供水和水流之间的矛盾就体现在压力的变化上。江苏奇峰电气制造有限公司专注生产恒压供水设备厂家,今天奇峰小编带你了解恒压供水系统的工作原理。

恒压供水系统的工作原理

恒压供水系统工作原理:

接通电源,供水系统投入运行,让系统工作在自动状态,PLC控制变频器启动。PLC通过压力设定值与实际压力值的偏差来调整PID,并将频率给定信号输出到变频器。变频器根据给定的频率信号和预设的加速时间,控制水泵的转速,从而保证水压保持在压力设定值的上下限之内,实现恒压控制。增泵工作过程:假设增泵的顺序为1、2、3泵。

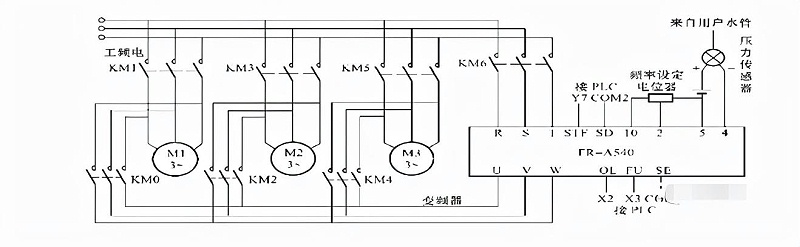

恒压供水系统的工作原理图

开始时,一台泵电机在PLC的控制下投入调速运行,其运行速度由变频器调节。当供水压力小于预设值时,增大变频器的输出频率,增大泵转速。当变频器的输出频率达到上限,并稳定运行后,如果供水压力仍达不到预设值,就要进入加泵过程。在PLC的逻辑控制下,将1泵电机与变频器断开,切换到工频运行。同时,变频器与2台泵的电机相连,实现变频调速。

如果没有达到设定值,继续按照以上步骤切换泵2至工频运行,控制泵3进入变频调速。减速泵的工作过程:假设减速泵的顺序为3、2、1泵,当供水压力大于预设值时,降低变频器的输出频率,减少供水量。当变频器的输出频率达到下限,并稳定运行一段时间后,变频器控制的3台泵停止运行。如果供水压力仍大于预设值,则接下来的2台水泵将由工频切断运行改为交流变频调速运行,并继续减少水泵的工作量。

恒压供水系统设备厂家

江苏奇峰电气制造有限公司位于江苏省南京市江宁区谷里工业园,十余年致力于为顾客提供电气控制柜技术咨询。企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务为一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的恒压供水系统 感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服与技术员咨询,或者直接拨打技术员电话咨询,我们期待您的来电洽谈!
