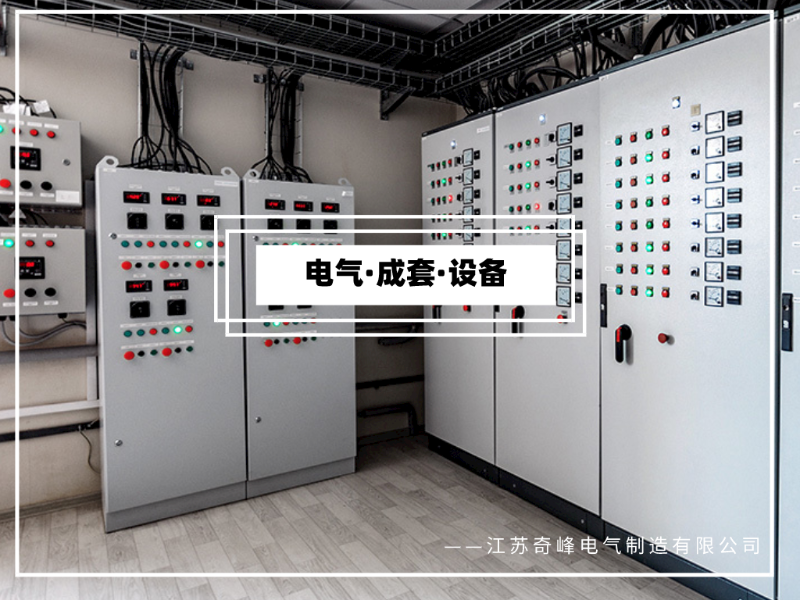

解读电气成套设备的基本知识

我们要知道电气成套设备(控制柜、配电箱等)报价员需要读懂系统图、二次原理图、平面布置图及三者的相互关系。报价员平时要多看多学多问。将母线、隔离开关(高压)、刀子开关(低压)、断路器(空气开关)、电压互感器、电流互感器、电力变压器、交流接触器、保护继电气(热继电气)、避雷器等组成的设备。今天奇峰小编带大家解读电气成套设备的基本知识。

电气成套设备根据其原理关系所组成的回路被称为初级电路或初级电路。为使系统安全可靠稳定运行，随时对系统的运行状态进行监控，同时随时对系统进行控制，所需配置的其它电气元件和设备有：测量仪器(电流表、电压表、功率因子表、功量表、频度表等)、控制信号元件(信号灯、按钮、多功能转换开关等)、继电气保护装置等。根据其原理关系构成的回路称为二次回路或二次方案图。

一、电气成套设备价格构成：

1、二次元件价格；

2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；

3、母排价格、母排用量按方案图预算；

4、外壳价格，如： GGD:1800.00元/台； KYN 28-12:6500.00元/台； HXGN-12:2500.00元/台； KYN 61-40.5:16500.00元/台； GCK、 MNS需按方案计算； GCS、 MNS、 GCS、 MNS按方案计算；箱式变电站、非标箱(柜)按箱体尺寸计算。

5、包装和运费；

6、企业综合费用，包括管理费用、人力工资、税金、利润等；

7、投标时如中标，需向招标公司支付一些的费用。

二、报价流程和注意事项：

1、图样的整理：

按照用户提供的图纸，先完成图纸目录

检查、分派和分类。了解本工程的设计意图，并根据图纸设计说明和技术要求(对于有招标文件的情况下，也需要结合招标文件的技术要求)，考虑计算变动方案所需的价格，同时注意平面布置图(平面布置图上反映了柜柜之间有无母线桥架长度)。

2.有关注意事项：

①对于高压气缸，为要五防要求，进线柜需要配备电子显示装置：

DXN-10、24/35 Q)和电磁锁具，出线柜需配备带电显示(显示方式：DXN-10/35 T)和接地开关联锁装置。

②双路电源进线时考虑备自投装置，两路电源进线与母联之间应考虑电气和机械联锁装置(三合一)。

③KYN28-12中置柜式六氟化硫环网柜一般需要有温湿度控制器和加热器。

④当相间和相间对地距离不能要带电要求时，需要进行母排硫化处理或采用异形母排或母排套热缩套管，接头还用隔缘罩包覆。

⑤了解低压塑壳断路器配件的意义。

三、了解和掌握常用技术资料：

a)接触表面的搪锡或镀锡。

b)环境温度：铜母线为40℃，铝母线为35℃，较高工作温度85℃。

c)周围环境温度不等于40℃的修正系数。
