金陵奇峰315千瓦PLC变频控制柜

返回列表 来源: 发布日期: 2021.10.23
0

金陵奇峰315千瓦PLC变频控制柜针对现场设备安装空间有限、设备使用环境灰尘大的特点,变频控制柜采用一体式柜体结构,且具备防尘及防溅水的能力。315千瓦PLC变频控制柜变频控制柜配备制动斩波器及制动电阻,可以实现电机的减速停车及零速制动。

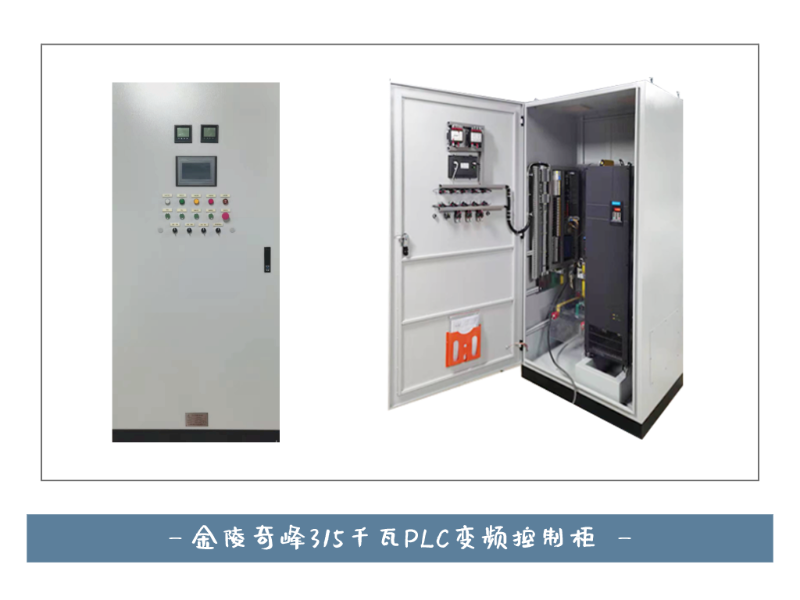

金陵奇峰315千瓦PLC变频控制柜

315千瓦PLC变频控制柜面板布局:

控制系统要求具备本地操作能力,且在不打开柜门的前提下,即可实现的显示和操作功能。控制系统的显示及操作功能完善、简洁明了,采用以太网通讯接口,系统操作指示标签清晰可靠。

变频控制柜具备以下显示与控制功能:

1.电机实时输入、输出电压(电压表)

2.电机实时输入、输出电流(电流表)

3.电机实时输入、输出功率(触屏显示)

4.电机实时运行转速(触屏显示)

5.系统功率模块温度(触屏显示)

6.系统高温报警/温度指示(触屏显示)

7.系统正常运行指示(指示灯)

8.系统故障运行指示(指示灯)

9.系统零速制动状态指示(指示灯)

10.电机温度显示与报警(触屏显示)

11.球磨机前后轴承温度(2点),前后轴承振动数值(4点)

315千瓦PLC变频控制柜的功能:

具备连锁功能:制动器制动接近开关检测有销轴时电机不得启动;制动器松开且接近开关检测无销轴时才可启动电机;电机运行时制动器不得制动。

具备故障声光报警功能,润滑装置故障声光报警,各测温及测振点高出设定报警值时声光报警,高出设定停机值时停机。

紧急停止:变频控制柜具备紧急停止功能。按下“紧急停止”按钮,系统失电,电机自由停车,旋开“紧急停止”按钮,系统“紧急停止”状态取消,系统可正常操作(此时系统不会自动启动)。

故障复位:按下“故障复位”按钮,系统自动对故障进行复位。

过滤器堵塞警示:当柜体的过滤器堵塞时,提醒用户定期更换过滤器滤网。

气隙故障报警与停机:当气隙值达到电机设定保护气隙值时,故障运行指示灯亮起,并且触摸屏显示与远程显示;

电机温度报警与停机:当电机温度达到预设报警值时,故障灯亮起;当电机温度达到预设停机值时,电机停机,故障类型在触摸屏可查;

315千瓦PLC变频控制柜至少具备以下保护功能:

  • 输入过/欠压保护
  • 输入瞬时掉电保护
  • 输入缺相保护输出短路保护
  • 输出缺相保护
  • 过载保护
  • 控制系统过热保护
  • 永磁电机失速/堵转保护
  • 永磁电机过压/欠压保护

315千瓦PLC变频控制柜

江苏奇峰电气制造有限公司占地面积1800M²,一直致力于为顾客出示品质产品和技术咨询。公司有着一批经验丰富技术工程技术人员和设计方案人员,并选用好的生产制造生产流程、严格的检验标准;企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务为一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的315千瓦PLC变频控制柜 感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服与技术员咨询,或者直接拨打技术员电话咨询,我们期待您的来电洽谈!
