金陵奇峰低压配电柜的种类有哪些?

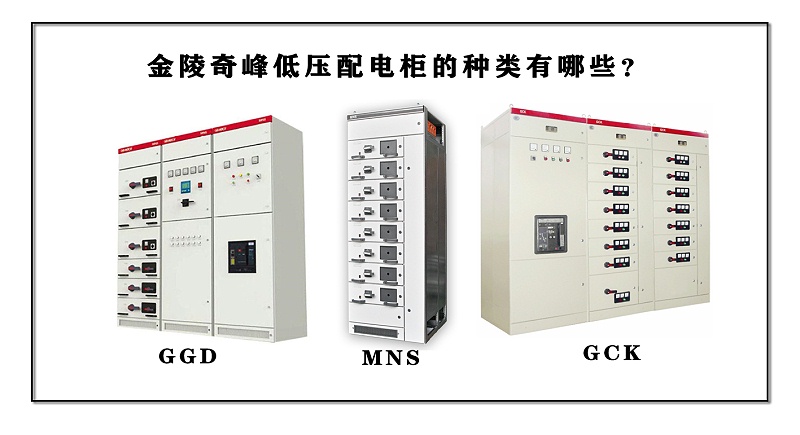

金陵奇峰低压配电柜的种类有哪些?

一、XL-21

“XL”系列产品称为动力柜,适用工业生产与工业建筑中作沟通交流頻率为50Hz、工作电压500V及下列。本商品系室内密闭式配电柜。壳体用冷轧钢板卷制电焊焊接而成,正脸为双扇左开关门,门边配有电流表、电流计等检测仪表和实际操作家用电器、数据信号家用电器等,是一种构造简易、运作靠谱、成本费较低的驱动力配电设备。

一般用在终端设备电源电路中;

另外合适制做各种各样电机启动柜,包含电机额定功率立即启动柜,全计算机控制软启动柜、自耦降压启动柜,星三角启动柜,滑环电机电机启动柜等。

XL柜的主母线槽不固定不动;

只对下方负荷承担,维修负荷时,断掉XL-21中的各界隔离开关。

二、GGD

GGD型沟通交流低压配电箱适用发电站、变电站等电力工程客户的沟通交流50Hz,额定电流220V,额定电压1000A到3150A的配电系统中,做为驱动力,照明灯具及变电设备的电磁能变换、分派、操纵的用处。

GGD,全名称为移动式高压开关柜,GGD的外型(合上柜子门之后)与XL-21柜很像。

GGD安裝于变电器底压侧三相五线处;

主母线槽固定不动;

对下方全部配电柜柜承担;

GGD是通柜方式,开启柜子门后內部连接;

工程造价低、內部控制回路少、只适用中小型高低压配电室;

三、GCK

GCK底压抽出式高压开关柜,做为沟通交流50-60Hz,额定值工作标准电压为660V及下列,额定电压为4000A及下列的发、供配电系统中配电设备、电机集中控制系统,无功功率补偿应用的底压成套设备配电设备。

单元高度:即抽屉高度。

GCK新柜型每一个抽屉高200MM,旧式柜型高240MM;

单元总数:一般抽屉柜总高为2.2M,去除下方自然通风和上方母线槽,GCK能够分成9个单元。

抽屉变位系数:即每一个单元内的抽屉总数。GCK是一个。

抽出推动设备:GCK是靠大摇杆,立即拉出。

四、GCS

GCS设备自动化技术水平高,规定与电子计算机插口的场地,做为三相沟通交流頻率为50(60)Hz、额定值工作标准电压为380(400)V、600V,额定电压为4000A及下列的发、供配电系统中的配电设备、电机集中控制系统、无功负荷赔偿应用的底压成套设备配电设备。(GCS对比GCK更好一些)。

单元高度:即抽屉高度。

GCS每一个抽屉高度为160MM。

单元总数:GCS可分成11个单元(规范柜)。

抽屉变位系数:GCS是两个(还可以只放一个),如此一来,GCS就可以比GCK做大量的控制回路(单元总数多,抽屉变位系数多)。

抽出推动设备:GCS是转动抽出推动,靠內部机械设备组织助推。

五、MNS

MSN技术实力是GCK,GCS,MNS中较大的,特性取决于:商品具备分断能力高,动耐热性好,电气设备计划方案灵便、维护级别高特性,较少抽屉单元1/4变位系数(各层能够装4个抽屉)。

总结:

MNS柜型与GCS柜型同样,可是MNS的工程造价要高许多 ,大中小型客户通常不容易应用。

GCK、GCS、MNS这三种全是归属于抽出式开关柜,通称抽屉柜,这种柜型中是沒有柜子门的。其较大的优势是检修电源电路时,独立抽出常见故障抽屉开展维修和拆换就可以,不危害其他抽屉的一切正常应用。这促使维修成本费减少许多 (维修时不耽搁生产制造)。
