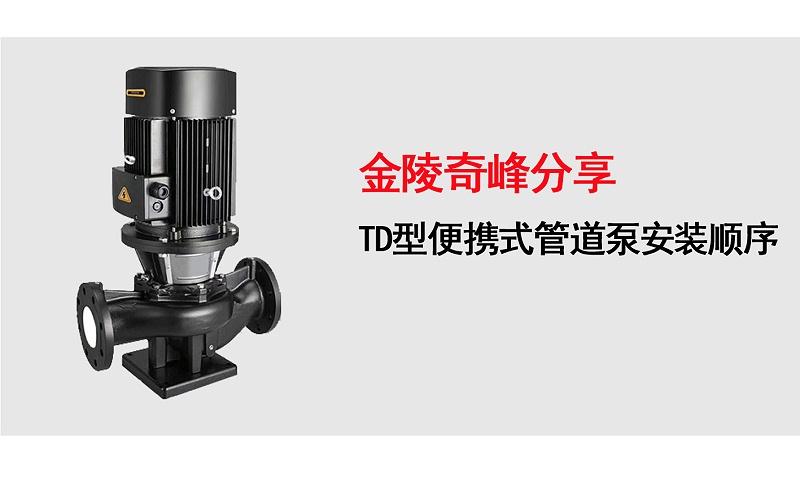

金陵奇峰分享TD型便携式管道泵安装顺序

返回列表 来源: 发布日期: 2020.11.18

TD型便携式管道泵在ISG,IRG二代管道离心泵基础上研发出来的高质量高品质的三代管道立式离心水泵,泵进出水口在泵底同一直线上.金陵奇峰TD型便携式管道离心泵配置标准电机,通过水力,结构优化,具有节能,性能稳定,低噪音,无过载,大流量,效区广,外形美观等特点:其结构紧凑,安装拆卸方便。该产品设计为顶部可拉出的拆装形式,其可以在不影响管路系统的情况下对泵进行维修:该产品可以替代国外同类型产品。

TD型便携式管道泵安装顺序

TD型便携式管道泵安装顺序:

  1. 整套水泵运抵现场时,TD泵稳压泵,都已装好电机;找平底座时,可不必卸下水泵和电机。
  2. 安装泵的基础平面应用水平找平,待基础水泥凝固后将泵安装在基础上,TD泵管道泵,并用水平仪检查水平情况,如不平,应用垫铁调正,直到水平为止,然后通过灌浆孔由混凝土浇灌底座和地脚螺栓孔眼。
  3. 水泥干固后,检查底座和地脚螺栓是否松动,合适后拧紧地脚螺栓的螺母,*后再检查一下整台机组的水平度,稍有不平时,可用斜铁找平。
  4. 泵的吸入管路和吐出管路应有各自的支架,不允许管路重量直接由泵承受。
  5. 泵轴与电机旋转方向应一致,否则,以三相异步电动机为动力时,只要把三根引线中任意两根对换位置连接即可。
  6. 泵的安装位置高于液面(泵的吸程允许范围内)时,应在吸入管路端部装上底阀,并在排水管路上设置灌液孔或阀门,供启动前灌液之用。泵的安装位置低于液面时,在吸入管路装上控制阀门。
