教你怎样安装配电柜及工艺流程分享

返回列表 来源: 发布日期: 2021.04.13
0

配电柜日常使用较为普遍,配电箱承担着合理分配电能的任务,能够便捷的对电路进行开合操作。有较高的防护等级,能直观的显示电路的导通状态。配电箱的接线非常重要,千万不能马虎,如果错接零线火线的话容易出现用电事故。所以今天小编带着以往的操作经验教你怎样安装配电柜 及工艺流程分享。

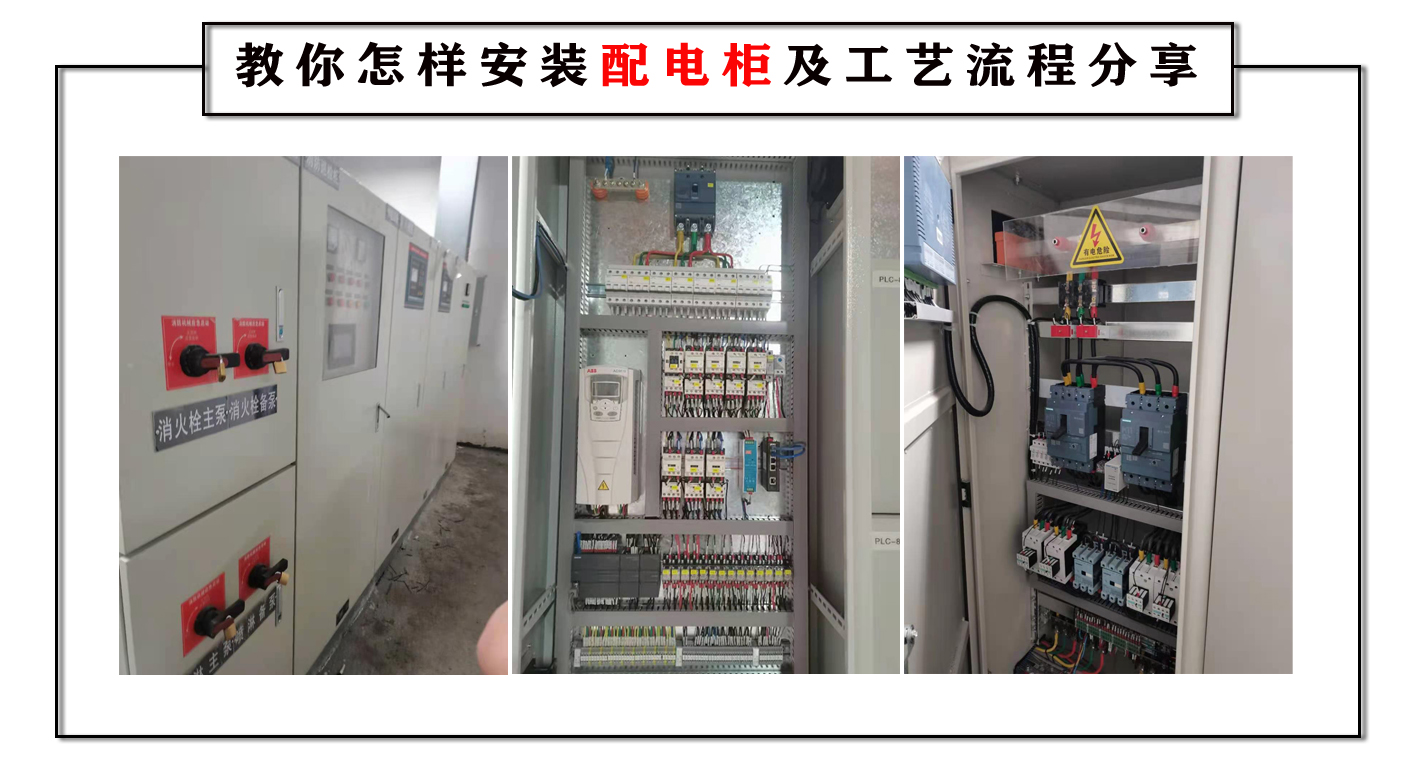

配电柜

一、配电柜安装流程:

设备拆箱查验→设备运送→柜(盘)基础安裝→柜(盘)上边母线槽配置→柜(盘)二次回路结线→柜(盘)实验调节→合闸运作工程验收

二、配电柜安装技术:

1、设备拆箱查验,安裝企业、供应企业或施工单位一同开展,并搞好检查记录。依照设备明细、工程图纸及设备技术文档,核查设备本身及配件、配件的型号规格应合乎设计图规定;配件、配件齐备;产品合格证书件、技术文档、使用说明齐备。柜(盘)本身外型查验应没有受损的及形变,漆料完好无损。柜(盘)內部查验,家用电器设备及元器件、绝缘层瓷件齐备、没有受损的、裂痕等缺点。

2、设备运输,由起重工工作,电焊工相互配合。依据设备净重、间距长度可选用车辆、吊车相互配合运输、人力资源手推车运输或起重机滚杠运输。运输前路面要事前清理,确保整平通畅。设备起吊。柜(盘)顶端有吊环者,吊装绳需穿在吊环内,无吊环者吊素应挂在四角关键受力构造处,不可将吊装绳吊在设备构件上。

3、柜(盘)安裝,矫直型钢。将有弯的型钢矫直,随后按工程图纸规定预制构件生产加工基础型钢架,并刷好防腐漆。按工程图纸所标部位,将预制构件好的基础型钢架放到预埋钢件上,用水平仪或水平仪地面找平、找正。地面找平全过程中,要用垫圈的地区数较多不可以超出三片。随后,将基础型钢架、预埋铁件、垫圈用电弧焊接焊牢。基础型钢顶端宜高于抹平路面11mm,手车柜按商品技术标准实行。

4、基础型钢安裝结束后,将户外地线镀锌扁钢各自引进房间内(与变电器安裝地线相互配合)与基础型钢的两边焊牢,电焊焊接面为镀锌扁钢总宽的二倍,随后将基础型钢刷二遍灰漆。

5、柜(盘)顶部母线槽配置规定平整度 (每米)。

江苏奇峰电气制造有限公司占地面积1800M²,一直致力于为顾客出示品质商品和技术咨询。企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务.为一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。面向社会,服务社会,惠及老百姓”的经营方针,突显“以品质谋发展,靠信誉度图发展趋势”的质量目标,发扬“开拓创新、开拓进取、不断进取的企业理念。

配电柜厂家

如果您对我们的配电柜感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服与技术员咨询,或者直接拨打技术员电话咨询,我们期待您的来电与合作!
