江苏金陵奇峰WQC系列新型潜水排污泵

返回列表 来源: 发布日期: 2021.04.01
0

自潜水排污泵产生到今天,因为其具备体型小,安装维修便捷,无噪音,运作平稳等优势,尤其是深潜污水泵站相对性传统式干试污水处理厂简单化了地底构造,降低了路面工程建筑,无需地面上工程建筑,减少了污水处理厂的工程预算,因而被普遍应用。江苏金陵奇峰的WQC系列新型潜水排污泵

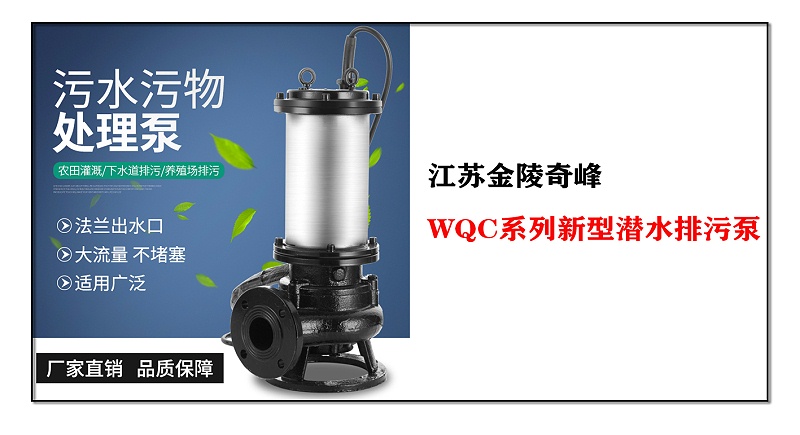

WQC系列新型潜水排污泵

一、运用场所

WQC系列新型潜水排污泵关键用以市政道路工程、公共建筑、废水处理等领域,可用以排送带固态颗粒物及各种各样涤纶短纤维的废水、污水、降水和大城市饮用水。

二、应用标准

1.物质溫度不可超出40°C,物质相对密度≤1050Kg/m3,PH值在5-9范畴内。

2.运作水位线不可小于样版上标明的少水位线(详细WQC样版)。

3.额定电流为220V,额定值頻率为50HZ。

4.根据泵的固态颗粒物的较大 直徑不可超过泵壳排出入口直徑的50%。

三、优点

我企业新产品研发的WQC系列产品潜水排污泵是在WQ系列产品的基本上升级换代。结构合理,提高工作效率,控制成本,综合性提升了我企业潜水排污泵的竞争能力。

1.结构合理:对比于WQ系列产品,WQC系列产品潜水排污泵不会再需要基座,取代它的的是在泵壳下边外伸3根支撑点脚,如下图所示。总体设计上既减少了整泵高宽比,也减少了容积。构造更为紧凑型,安装更为省时省力。

2.提高工作效率:一方面,为提升铸造件品质,历经对好几个铸件厂家挑选,挑选覆膜砂做为型沙或芯砂,能够提升过流面的光泽度。另一方面,产品研发环节凭借CFD分析系统对水力发电实体模型开展仿真模拟、提升,进而提升水力发电特性。经检测,一部分WQC商品比WQ商品的输出功率低了一档。

3.降低成本费:除开结构合理产生的成本费降低,在产品研发之初,先大家细心测算构造抗压强度,次之根据有限元认证数值,根据对零件的打压测试,保证 水泵构造抗压强度。在构造抗压强度保证 的前提条件下,减少壁厚,变小规格。根据具体较为,新产品研发的WQC系列产品污水泵比WQ系列产品泵净重缓解20%~40%。

4.软、硬三通接头及藕合设备与企业其他系列产品潜水排污泵通用性。

WQC系列新型潜水排污泵应用范围

四、留意关键点:

(一)有关务必汽蚀余量:

由于潜水排污泵务必淹没在水中,离心叶轮進口为倒流。一般状况下,设备汽蚀余量超过务必汽蚀余量,故样版中合特性趋势图中未谈及和绘图出务必汽蚀余量。制作标书及技术方案时该项缺口解决。

(二)有关安装方法:

1、全部WQC潜水排污泵均可全自动藕合式安装。因为藕合架降落时与出水口座端出水口路室内空间比较有限,配备偏心大小头时只有配备轴力偏心大小头。管道联接时偏心大小头偏重墙面一侧。

2、合同书中无指出安装方法时,默认设置移动式塑料软管安装;移动式安装时务必指出配哪些弯管(硬三通接头/胶管接头),或是指出配不上弯管;提交订单时尽量确立安装方法。

3、有关运行方法:选用立即启动。

4、有关电缆引出来长短:基本电缆长短5米。

5、有关法兰工作压力级别:法兰工作压力级别PN6。泵壳法兰规范GB/T 17241.6-2008《总体生铁法兰》。与之匹配的反法兰规范GB/T 9119-2010 《平面图、突控制面板式立焊钢质管法兰》。移动式塑料软管安装进出口贸易均不需配备反法兰。移动式硬管安装和全自动藕合安装时,水泵進口无联接管道,因此配备反法兰时仅有一片出入口反法兰。

6、七芯电缆和四芯电缆的含意差别:中小型潜水排污泵(电机额定功率0.75-7.8kw)电缆主控芯片一体,配备一根七铜芯电缆或四铜芯电缆。潜水泵电子器件带维护时,电缆配备七芯。潜水泵没有维护时,电缆配备四芯。故发货清单中务必标明四芯或是七芯。

7、当水泵为移动式安装时强烈推荐应用硬管联接安装。

五、总结

文中详细介绍了WQC系列产品潜水排污泵的运用场所、优点及其一些常见问题。
