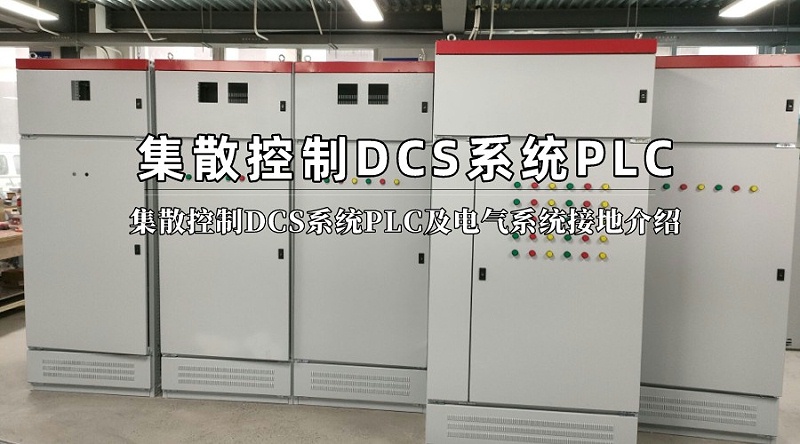

集散控制DCS系统PLC及电气系统接地介绍

一般在工业现场使用电缆都是分为屏蔽电缆和没有屏蔽层的电缆。正常DCS集散控制系统和可编程逻辑控制器控制模块中各个仪表信号电缆铺设都是用的屏蔽电缆。像低压AC220V交流供电的电源线一般不用屏蔽电缆。下面我们来具体了解集散控制DCS系统PLC及电气系统接地介绍。

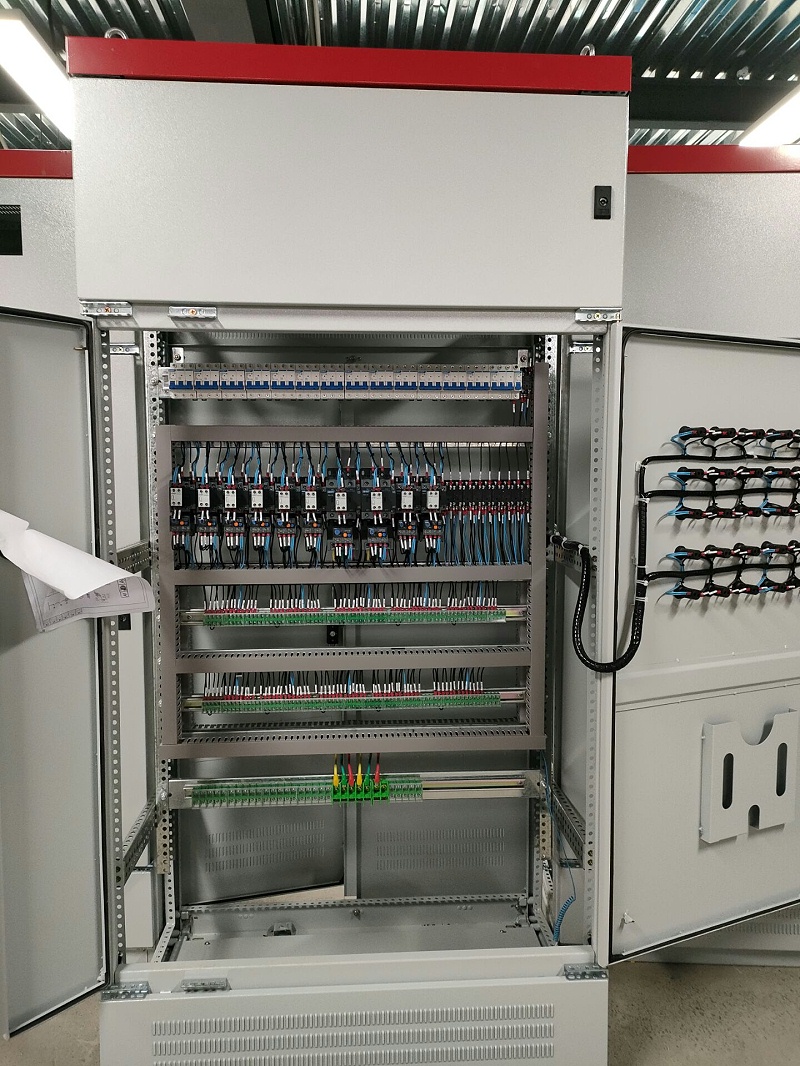

正常应注意进入DCS系统及可编程逻辑控制器模块的信号电缆都是采用单点接地的方式。也就是说一次仪表端的屏蔽层不用做接地措施。在DCS系统及可编程逻辑控制器控制模块的控制柜端做接地处理。还要注意当屏蔽电缆有中继点的时候，屏蔽层也要做好接头处理和隔缘处理。这是为了使得屏蔽层单点接地的连续性和可靠性。对于多芯电缆需要分开多点的时候，应选择每对双绞线有单独屏蔽层的电缆（要是现场环境较好，没有强电干扰的情况下也可以不用选择）。进入现场的的信号电缆要穿入穿线管或者敷设在桥架里。

在电气里。根据《电力装置的继电保护装置和自动化装置设计规范》规定，当采用静态保护是，采用屏蔽电缆，屏蔽层宜在两端接地。这个就和我们工控里信号电缆屏蔽层做单点接地的规定不一样，相互产生矛盾。对于通过电容耦合的电场干扰，单点接地即可降低干扰电压，发挥屏蔽作用。对于通过感应耦合的磁场干扰，传递信号的屏蔽电缆两线上感应的干扰电压接近相等且方向相反。在应用回路中是相互抵消。采用两端接地的方式。外部干扰电流产生的磁场在屏蔽层中感应产生一个与外部干扰电流方向相反的电流，这个电流祈祷抵消降低干扰电流的作用也可产生屏蔽。

但是如果两端接地时，两端电位不一致，产生电位差时。就会在屏蔽层中产生一个附加电流，将在屏蔽信号电缆产生干扰电压。像我们热工自动化设备比较分散，一次仪表端的屏蔽层要接到全厂公用的接地地点困难也大。何况像我们仪表及控制系统的信号大多数是低频信号。低频信号的接地原则是单点接地。以避免形成接地回路。

为了使得DCS卡件及可编程逻辑控制器模块不受电位差导致的干扰影响，现在都规定进入DCS卡件及可编程逻辑控制器模块的信号均采用单点接地的方式。
