MNS系列的低压配电柜结构原理有哪些?

返回列表 来源: 发布日期: 2020.12.18

低压配电柜又叫低压开关柜或配电箱,它是将低压电源电路需要的开关柜、检测仪表、保护设备和輔助机器设备等,按一定的布线计划方案安裝在金属材料柜里组成的一种整体式电气设备,用于开展操纵、维护、计量检定、分派和监控等。低压配电柜是发电厂里运用较广的低压成套设备,下边介绍一下金陵奇峰生产制造的MNS系列产品低压配电柜的结构及原理有哪些?

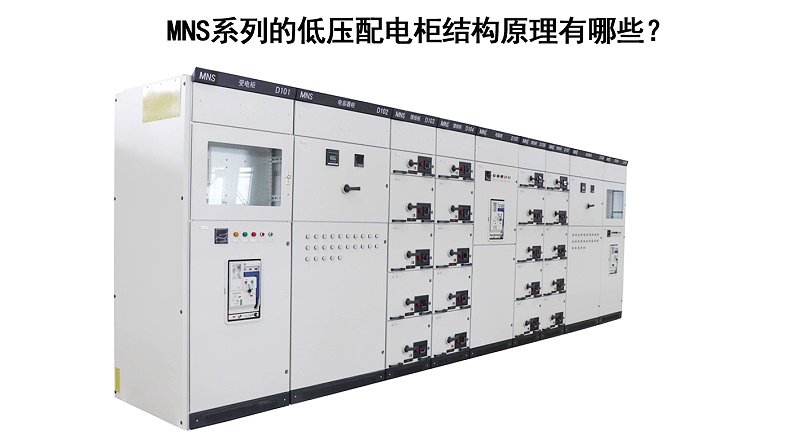

MNS系列的低压配电柜结构原理有哪些?

一、配电箱架构

开关柜由单独的单柜根据螺钉连接成一体,框体如图所示3所显示。柜门的底端由前后边以3mm覆铝锌的钢板坚固焊接板组成做成,每一个配电箱均根据把水准与竖直的C型框架用螺拴准确拼凑而成,运用拴接和销钉设计方案产生一个坚固的构造。

C型框架依据德国工业规范43660间距25mm冲孔机,以2mm厚高韧性、不锈钢覆铝锌厚钢板做成。全部的架构构件以外螺纹成形自攻螺钉卡紧,配电箱架构为控制模块式设计方案,仅更改隔室分隔板的部位就可以随便摆放作用单元,顶端框架含有螺栓。

图3 配电箱的架构

二、母线

铜制母线依据德国工业规范生产制造而成,开关柜后侧的单独母线房间内可安裝3相或4相水准母线, MNS能够应用安裝在这里一母线隔室左右双层的2个母线系统软件。

配电箱母线:

MNS母线系统软件具备一个与众不同的设计方案,应用涂有ESLOK(一种乐泰型化学物质)的地脚螺栓、锥形弹簧垫圈及其外螺纹板,运用扭矩扳手绷紧,此设计方案已根据免维护保养验证,并一样适用在现场进行的互联,全部母线的联接均从开关柜的正脸实际操作。

母线分为主导母线和配电设备母线,主母线布局在开关柜的后背(母线小房间内),可分成左右双层。两层主母线系统软件各自布局在上、下双层;单面主母线系统软件布局在顶层或下一层;主母线单控、串连、串联均可;母线材料为铜(Cu),截面为30*11mm, 40*11mm, 60*11mm三种规格型号。配电设备母线用以作用单元部件与母线中间的联接,配电设备母线(竖直母线)遍布在母线小房间内,母线材料为铜(Cu),单条斜角型奖牌,其横截面为L型50*30*5毫米。

三、智能分隔板

配电设备母线(斜角型接地铜排)安裝在绝缘层智能分隔板中,同全部母线一起,不用此外提升隔板就可以做到抗高压电击防水等级(IP20)的规定,智能分隔板如图所示5所显示。

 配电箱分隔板

智能分隔板有抗常见故障电孤特性,也做为设备小室和母线小室的防护。可合理防护常见故障电孤,避免 手指头误插进(IP20),具备绝缘层、防护、自熄、阻燃性、熄弧、磁吹的功效。

四、接转件

接转件单元便捷了竖直配电设备母线的水准配电设备,使4或两个小组出线作用单元能够密不可分在排序在电控柜的同一个水准部位内,进而提升了开关柜内可运用的室内空间。四回路接转件的额定电压为每一个回路45A,两回路为每回路63A。接转件单元已预埋了小组出线电缆线,可在电缆线室中接外接小组出线。接转件单元有3极和4极二种规格型号,每一个作用单元有20个輔助接线端子。

五、一次接插件

一次连接器是一个准确设计方案的构件,每一个接触点在生产制造全过程中都历经作用和稳定性测试,随后将生产制造日期和接触点工作压力与系列号一道,刻在接触点部件上。一次软件为电镀锡,额定电压为250A。依据当场电缆线规格的不一样,其线鼻子将有差别。每一个一次软件都是有软件维护盖,保证 在与配电设备母线触碰以前接触点彻底防护,如图所示6所显示。

图6 抽屉一次接插件平面图

六、电缆线布线

进、小组出线电缆线和控线布线部位坐落于电缆线小室的右边电缆线安裝滑轨上,主回路接线端子坐落于其后侧,控线接线端子坐落于其正前方45°方位上。控线接线端子的布线能用镙丝或插式线鼻子联接,或是用接线端子联接。主回路接线端子低于63A的抽出来式部件,接转件上装有PE接线端子。

七、抽屉

MNS开关柜的模块化是根据25mm的变位系数孔的(依据德国工业规范436600);该变位系数以英文字母E表明,即E=25mm。8E抽屉的高宽比为8x25mm=200mm。部件规格型号为:8E/4、8E/2、8E、16E、24E

MNS产品系列优势:

  1. 设计方案紧凑型:以较小的室内空间能合纳较多的作用单元。
  2. 构造实用性强,拼装灵便:以25mm为变位系数的C型铝型材能考虑各种各样结构形式、防水等级及应用自然环境的规定。
  3. 选用规范控制模块设计方案:各自可构成维护、实际操作、变换、操纵、调整、标示等规范单元,客户可依据需要随意采用拼装。
  4. 技术性特性好:基本参数做到好技术实力。
  5. 缩小场所。三化水平高,可大大的缩小存储和运送预制做的场所。
  6. 安装便捷。不用多元性。
