你对排水泵的控制电路了解多少?


排水-1

今天奇峰小编带大家了解一下排水泵的控制电路,咱们先来看一下电路原理图:

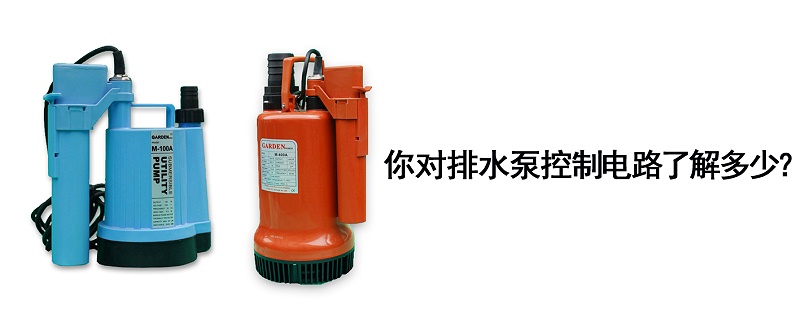

M型超低水位自动排水泵

排水泵是大城市中应用总数多而容积并不大的常见机电设备,电机容积多见1.1~7.8kW,转速比在1000r/min 上下。排水泵的水位绝大多数选用干簧浮球式液位变送器操纵,其触点容积为300W/380V。尽管它能够立即与接触器电磁线圈联接,但其接触点不可以自锁操纵,一般通过接触器的开与关辅助触点使电机维持运行。

这一电源电路有二种运行状态可列举,即手动式操纵和自动控制系统。

手动式工作状况:将阵式双掷电源开关SA放置“手动式”部位,按住SB1时起动,按住SB2时关机。图上HG为翠绿色信号指示灯,照亮时表明接触器处在运作情况。

全自动工作状况:将阵式双掷电源开关SA放置“全自动”部位,当集水坑(池)中的水位抵达高水位时,SL1合闭,接触器KM的电磁线圈得电姿势并自锁,水泵电机启动排水管道;待水位降到低水位时,SL2姿势,将其常闭触点断掉,接触器KM的电磁线圈跳停校准,排水泵终止排水管道。

本电源电路手动式、自动控制系统同用热继电器开展过压保护。当电机出現负载时,热继电器KH的常闭触点断掉,接触器KM的电磁线圈跳停,水泵终止排水管道。

江苏奇峰电气制造有限公司深耕挤出行业十余年,排水泵稳定性高,质量过硬。如果您对我们的排水泵感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线,我们期待您的来电!
