南京电气控制柜中电气元件布局要点

返回列表 来源: 发布日期: 2021.09.23
0

控制柜是设备的控制中心,一般对着地面称为电气控制柜,而非地面的、较小的、一般称为控制箱或电控箱。大部分控制元件安装在机柜中。江苏金陵奇峰是南京电气控制柜生产厂家,11年专注生产配套客户1000多家。今天我们来带大家了解电气控制柜中电气元件布局要点。

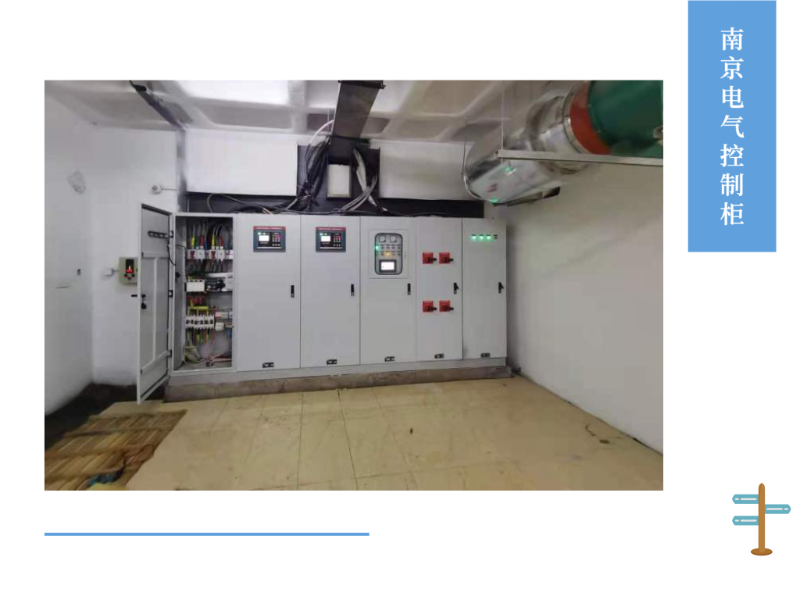

南京电气控制柜中电气元件布局要点

电气控制柜内布置好电气元件有以下几个要点:

(1)部件散热问题

很多电器元件往往是大功率的,发热比较大,所以需要在封闭的空间做好散热工作。从热力学知识来看,热空气上升,冷气下沉,因此在电器元件布置时需充分考虑将发热量大的元器件布置在电气控制柜上方,将发热量小的元器件布局在电气控制柜的下方。

元件的工作温度与环境温度相等,所以在炎热的夏季,一些工厂的室温可达到三十度以上、四十度以上,再加上元件本身的发热,如果在密闭空间中发热量不能有效排出,会增加设备烧毁的危险,因此在电气控制柜内增加通风是一个好的选择。

好的通风效果要充分考虑柜体内的发热源、风流通道等因素,要做到进气口和出风口之间的空气在机柜内充分流动,让柜内的热风充分带走。

一般的做法是在电气控制柜上方放一个出风口,进风口在电气控制柜的对侧下面。

机柜布置

(2)机柜内布置方便

电器元件的数量是根据材料清单确定的,而电器元件的布置位置应充分参照电气原理图的接线关系。好的布线应遵循就近原则,能减少导线的接线数量和长度,降低故障的概率。

机柜布置参考

比如,在断路器下方可放置接触器,而断路器的出线端往往直接与该接触器的进线端相连。

(3)功率电路和控制电路分离

电气控制柜中往往同时有强电和弱电,当强电混和弱电混在一起时,往往容易造成弱电信号易受干扰,严重时可能导致设备误操作或故障。

在电气布局设计中,电气工程师应该充分考虑到这一点,以减少电气线路与控制回路相混合的可能性。

当主回路和控制回路混合不可避免时,需要对控制回路进行屏蔽。

(4)便于人员操作

装备设计中要充分考虑到以人为本,元件布局也要考虑在内。对需要经常操作的电气元件,应将其放置于便于操作的位置。有一些因素需要考虑。方便人员操作位于显眼的地方不会有接触危险。

(5)柜内照明及限位开关

有可能设备放置在较差的照明位置,此时对柜内照明就变得相对重要。另外,如果设备内部有需要仔细观察的地方,在设计上也要充分考虑增加照明的重要性。

在设计时,应充分考虑对机柜内部电控装置进行保护的同时让操作者的人身防护。为了防止设备在正常运行时,电气控制柜未关好或人员打开电气控制柜有触电的危险,有需要在设计中增加防护限制开关。

电气控制柜上可安装门限开关,当门打开时,设备停止工作,甚至切断电源等。

(6)调试插座

插头是一种在功能上不能缺少的部件,而对工程师来说却很重要。假如在设计中没有安装插座,这对调试工程师来说是一种痛苦。三孔插座另外,该插座还可作为临时、备用电源,以备不时之需。

(7)通道入口预留

设计出线进出线孔是电气控制柜工程师要考虑的问题。合适的开孔处要结合现场电源的输入情况和现场负载的出线情况。

选择合适的锁紧头进出线孔是让柜内密封性能。

有的控制台底部没有封堵,此时要充分考虑小动物(老鼠)跑进来所带来的危险。

电气控制柜底部增加网状挡板是个不错的选择。

电控布局分箱内和柜外布置两种。箱体散热的关键是使箱内空气流动符合热力学规律。机柜内部布置既要考虑美观性,又要考虑接线的合理性。使用方便,人身防护是基础。当主回路与控制回路混合时,需要对控制回路信号线加屏蔽。
