PLC控制柜电气元件布局有哪些?

返回列表 来源: 发布日期: 2020.12.06

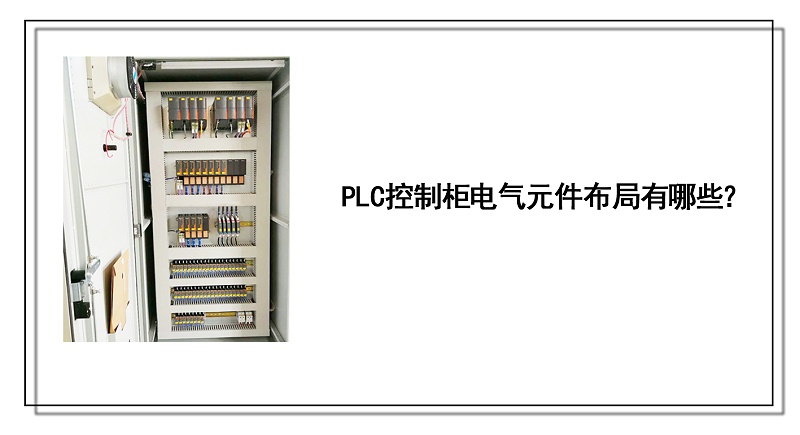

PLC控制柜是指可编程控制柜,控制柜指成套的控制柜,可实现电机,开关的控制的电气柜。PLC控制柜具有过载、短路、缺相保护等保护功能。PLC控制柜电气元件布局有哪些?

PLC控制柜电气元件布局有哪些?

PLC控制柜结构由空气开关、PLC、电源、继电器、接线端子。

做工控设计及维修过程中,难免会与接线及线路布局打交道。然而,一个成熟的工控设计方案离不开合理、规范的线路布局及接线。

当我们打开一个接线规范、标志清晰的控制柜时,所展现在眼前的就仿佛是一个一目了然的现实版的接线图。通过这个“接线图”我们可以方便的查找设备故障及线路信号状况等细节。

以下是想要与大家一起分享的一个接线柜接线布局及相关细节。

b569b382dc0c48839ea70ddeb8a2aba0_6_copy

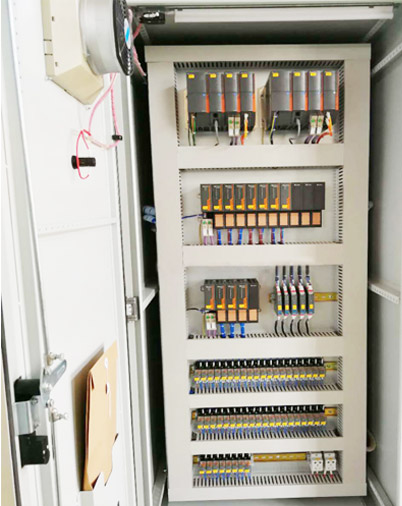

上图是一个分布式IO的模块接线控制柜。这个IO接线柜已使用近10年了,虽经历了多次维修,但仍保持其原有的现状。这主要归功于其规范及标志清晰的接线。现分成几个局部图来与大家分享一下认为是亮点的几个部分接线的优点。借此起到一个抛砖引玉的作用。

10图2

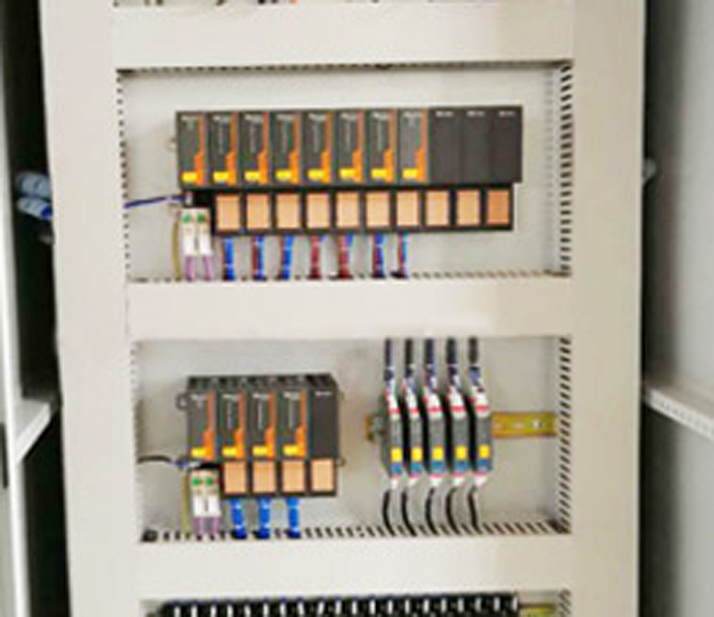

上图为控制柜的模块布置图。

11

上图是柜内每个现场设备的控制信号电源。每个设备都有一个单独的控电源。这个电源是通过一个2A的快熔保险串接的主回路上,一旦某个现场设备的控制信号出现短路或过载,快熔保险会熔断,且该回路因快熔保险断开后使得快熔保险座上的LED灯亮起。

这样线路布局的好处是:各个设备的控制信号源是相对独立的,一旦其中一个出现故障,别的设备不受影响,而且故障的查找范围很小并且十分明显,从而方便维修及缩短维修时间。
