plc 控制柜的实际应用你知道多少?

返回列表 来源: 发布日期: 2021.08.23
0

plc 控制柜的实际应用你知道多少?plc控制柜是一种用于工业化生产机械自动化的设备,一般不用采用哪些对策,就可以立即在工业生产自然环境中应用。虽然有如上所述的稳定性较高,耐干扰工作能力较强,但当工作环境情况不好,电磁感应干扰尤其明显,或安裝错误操作,就很有可能导致程序流程不正确或运算不正确,进而造成误键入并造成误输出,这可能导致设备的无法控制和错误操作,而不可以使PLC的正常运作。

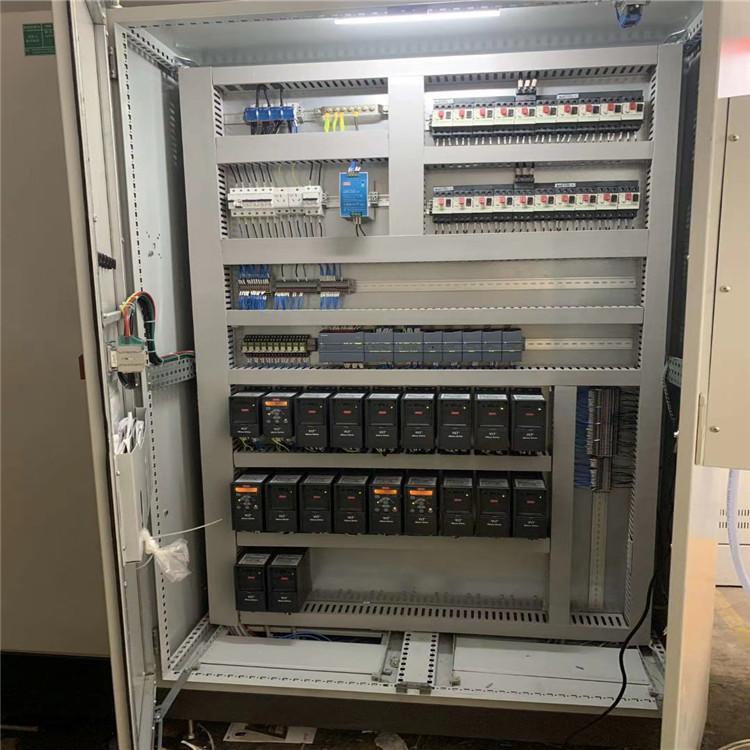

PLC控制柜

那么要增强PLC控制稳定性指标,一方面规定PLC生产商增强设备的耐干扰工作能力。另一方面,规定设计方案、安裝和应用维护保养中造成十分重视,多方面相互配合才可以解决困难,合理地提高系统的耐干扰特性。

plc控制柜因而在应用中应留意下列难题:

一、工作环境

(1)溫度

PLC规定工作温度在0~55oC,安装时不可以放到热值大的元器件下边,四周自然通风排热的室内空间应充足大。

(2)环境湿度

为了更好地让PLC的隔缘性能能,气体的空气湿度应低于85%。

(3)振动

应以PLC避开明显的振动源,避免振动频率为10~55Hz的经常或持续震动。当应用自然环境难以避免振动时,需要采用避震对策,如选用减震胶等。

(4)气体

防止有浸蚀和易燃性的汽体,比如氯化氢、氯化氢等。针对空气中有较多烟尘或腐蚀汽体的自然环境,可将PLC安裝在封闭型不错的主控室或控制箱中。

(5)电源

PLC针对电源线产生的干扰具备的遏制工作能力。在稳定性规定很高或电源干扰尤其比较严重的自然环境中,能够安裝一台带屏蔽层的隔离变压仪,以降低设备与地中间的干扰。

一般PLC都是有直流电24V输出给予给键入端,当键入端应用外接直流电电源时,应取用直流电稳压管电源。由于一般的整流器过滤电源,因为谐波失真的危害,很容易使PLC接受到错误报告。

二、自动控制系统中干扰以及来源于当场电磁感应干扰是PLC控制系统中较普遍也是容易危害稳定性指标的要素之一,说白了治标不治本先标本兼治,找到存在的问题,才可以明确提出解决困难的方法。因而需要了解当场干扰的源头。

(1)干扰源及一般归类

危害PLC控制系统的干扰源,大多数造成在电流量或工作电压强烈转变的位置,其缘故是电流量更改造成电磁场,对设备造成电磁波辐射;电磁场更改造成电流量,电磁感应快速造成无线电波。一般电磁感应干扰按干扰方式不一样,分成共模干扰和差模干扰。

共模干扰是数据信号对地的电势差,关键由电网串入、地电势差及室内空间电磁波辐射在电源线上磁感应的共态(同向)工作电压累加所产生。

共模电压根据不一样电源电路可转化成差模工作电压,立即危害测控技术数据信号,导致电子器件毁坏(这就是一些系统I/O模件耗损率较高的关键缘故),这类共模干扰能为直流电,也可以为沟通交流。

差模干扰就是指功效于数据信号两方面间的干扰工作电压,关键由室内空间磁场在数据信号间藕合磁感应及由不平衡电源电路变换共模干扰所产生的工作电压,这类干扰累加在数据信号上,立即危害精确测量与线性度。

(2)PLC系统中干扰的关键来源于及方式

弱电干扰

PLC系统的正常供电系统电源均由电网供电系统。因为电网覆盖面积广,它将遭受全部室内空间电磁感应干扰而在路线上感应电压。尤其是电网內部的转变,刀闸实际操作浪涌保护器、大中型电气设备启停、交直流电源传动系统造成的谐波电流、电网短路故障暂态过程冲击性等,都根据电力线路传入电源原边。

柜里干扰

控制箱内的高压电器,大的电交流电流,错乱的走线都很容易对PLC导致水平的干扰。

电源线引进的干扰

与PLC控制系统联接的各种数据信号同轴电缆,除开传送合理的各种信息内容以外,总是会有外界干扰数据信号入侵。

此干扰关键有二种方式:一是根据智能变送器供电系统电源或同用数据信号仪表盘的供电系统电源串入的电网干扰,这通常被忽略;二是电源线受室内空间电磁波辐射磁感应的干扰,即电源线上的外界磁感应干扰,这也是很严重的。

由数据信号引进干扰会造成I/O数据信号工作中出现异常和测量精度大幅度降低,比较严重时将造成电子器件损害。

接地系统错乱时的干扰

接地是增强 电子产品电磁兼容测试性(EMC)的合理方式之一。恰当的接地,既能抑止电磁感应干扰的危害,又能抑止设备向外传出干扰;而不正确的接地,反倒会引进比较严重的干扰数据信号,使PLC系统将不能正常工作中。

PLC系统內部的干扰

关键由系统內部电子器件及电源电路间的互相电磁波辐射造成,如时序逻辑电路互相辐射源以及对数字集成电路的危害,模拟地与逻辑性地的互相影响及电子器件间的互相不配对应用等。

变频调速器干扰

一是变频调速器运行及运作全过程中造成谐波电流对电网造成传输干扰,造成电网工作电压崎变,危害电网的供电系统品质;二是变频调速器的输出会造成很强的电磁波辐射干扰,危害设配的正常工作中。

PLC控制柜

三、关键耐干扰对策

(1)电源的有效解决,抑止电网引进的干扰

针对电源引进的电网干扰能够安裝一台带屏蔽层的变比为1:1的隔离变压仪,以降低设备与地中间的干扰,还能够在电源键入端串连LC低通滤波器。

(2)安裝与走线

● 驱动力线、控线及其PLC的电源线和I/O线应各自布线,隔离变压仪与PLC和I/O中间应选用双线皮联接。将PLC的IO线和功率大的线分离布线,如需要在同一电线槽内,分离绑扎沟通交流线、直流电线,若标准容许,分槽布线较好是,这不但能使其有尽量大的室内空间间距,能够将干扰降至较少程度。

● PLC应避开强干扰源如直流焊机、功率大的硅整流器设备和大中型机电设备,不可以与高压电器安裝在同一个高压开关柜内。在柜里PLC应避开驱动力线(二者之间间距应高过200mm)。与PLC装在同一个木柜内的电交流电流,如输出功率很大的汽车继电器、交流接触器的电磁线圈,应串联RC消弧电源电路。

● PLC的键入与输出较好是分离布线,开关量与模拟量输入也需要分离铺设。模拟量输入数据信号的传输应选用屏蔽线,屏蔽层应一端或两边接地,接地电阻器应低于屏蔽层电阻器的1/10。

● 沟通交流输出线和直流电输出线不能用同一根电缆线,输出线应尽可能避开高压电线驱动力线,防止并行处理。

(3)I/O端布线

键入布线

● 键入布线一般不要太长。但假如自然环境干扰较小,电流并不大时,键入布线可适度长些。

● 键入/输出线不能用同一根电缆线,键入/输出线要分离。

● 尽量选用延时继电器方式联接到键入端,使定编的子程序与继电器原理图一致,有利于阅读文章。

输出联接

● 输出端布线分成单独输出和公共性输出。在不一样组里,可选用不一样种类和额定电压的输出工作电压。但在同一组中的输出只有用同一种类、同一额定电压的电源。

● 因为PLC的输出元器件被封裝在pcb电路板上,而且联接至端子板,若将联接输出元器件的负荷短路故障,将损坏pcb电路板。

● 选用汽车继电器输出时,所承担的电交流电流的尺寸,会危害到汽车继电器的使用期限,因而,应用电交流电流时要有效挑选,或加防护继电器。

● PLC的输出负荷很有可能造成干扰,因而要采取的有效措施加以控制,如直流电输出的续流管维护,沟通交流输出的阻容消化吸收电源电路,晶体三极管及双向晶闸管输出的旁通电阻器维护。

(4)恰当挑选接地点,健全接地系统

优良的接地是使PLC靠谱工作中的关键标准,能够 防止不经意产生的工作电压冲击性伤害。接地的目地一般有两个,其一为了更好地稳定性,其二是为了更好地抑止干扰。健全的接地系统是PLC控制系统抗电磁干扰的关键对策之一。

PLC控制系统的接地线包含系统化、屏蔽地、沟通交流地和保护区等。接地系统错乱对PLC系统的干扰主要是每个接地点电位差不均匀,不一样接地点间存有地电势差,造成地环城路电流量,危害系统正常工作中。比如电缆线屏蔽层需要一点接地,假如电缆线屏蔽层两边A、B都接地,就存有地电势差,有电流量穿过屏蔽层,当产生出现异常情况如遭雷击时,地线电流将更高。

除此之外,屏蔽层、接地线和地面有可能组成合闭环城路,在转变电磁场的功效下,屏蔽层内又会发生感应电动势,根据屏蔽层与铜芯电缆中间的藕合,干扰数据信号控制回路。若系统化与其他接地解决错乱,所造成的地电场就很有可能在接地线上造成不等电位连接,危害PLC内时序逻辑电路和数字集成电路的正常工作中。

PLC工作中的逻辑性工作电压干扰容限较低,逻辑性地电位差的干扰很容易危害PLC的或运算和数据信息存储,导致数据信息错乱、程序流程跑飞或卡死。模拟地电位差的将造成测量精度降低,造成对数据信号测控技术的比较严重失帧和错误操作。

平稳或电源接地

将电源线接地端和柜身联线接地为稳定性接地。如电源走电或柜身通电,可从稳定性接地导进地底,不容易对人会导致损害。

● 系统接地

PLC控制器为了更好地与所控的每个设备同电位差而接地,叫系统接地。接地阻值不可高过4Ω,一般需在PLC设备系统化和控制箱内电源开关电源负线接在一起,做为自动控制系统地。

● 数据信号与屏蔽接地

一般规定电源线要有的参照地,屏蔽电缆线碰到有可能造成传输干扰的场所,也需要在就地或是主控室接地,避免产生“地环城路”。信号源接地时,屏蔽层应在数据信号侧接地;不接地时,应在PLC侧接地;电源线正中间有连接头时,屏蔽层应坚固联接并开展隔缘层解决,要防止多一点接地;好几个测量点数据信号的屏蔽五类双绞线与多芯对绞总屏蔽电缆线联接时,各屏蔽层应互相连接好,并经隔缘层解决,挑选适度的接地处点射触点。

(5)对变频调速器干扰的抑止

变频调速器的干扰解决一般有下边几类方法:

加隔离变压仪,主要是对于来源于电源的传输干扰,能够 将大多数的传输干扰隔在隔离变压仪以前。

应用过滤器,过滤器具备很强的耐干扰工作能力,还具备避免将设备自身的干扰传输给电源,有一些还兼具高峰工作电压消化吸收作用。

应用输出串联电抗器,在变频调速器到电机中间增强沟通交流串联电抗器主要是降低变频调速器输出在动能传送全过程中路线造成电磁波辐射,危害其他设备正常工作中。

PLC控制系统中的干扰是一个十分复杂的难题,因而在耐干扰设计方案中应综合性考虑到各层面的要素,有效合理地抑止耐干扰,才可以使PLC控制系统正常工作中。伴随着PLC主要用途的持续扩宽,怎样效率高靠谱的应用PLC也变成其发展趋势的关键要素。

PLC控制柜

江苏奇峰电气制造有限公司占地面积1800M²,一直致力于为顾客出示品质产品和技术咨询。企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务为一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的plc控制柜感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服与技术员咨询,或者直接拨打技术员电话咨询,我们期待您的来电洽谈!
