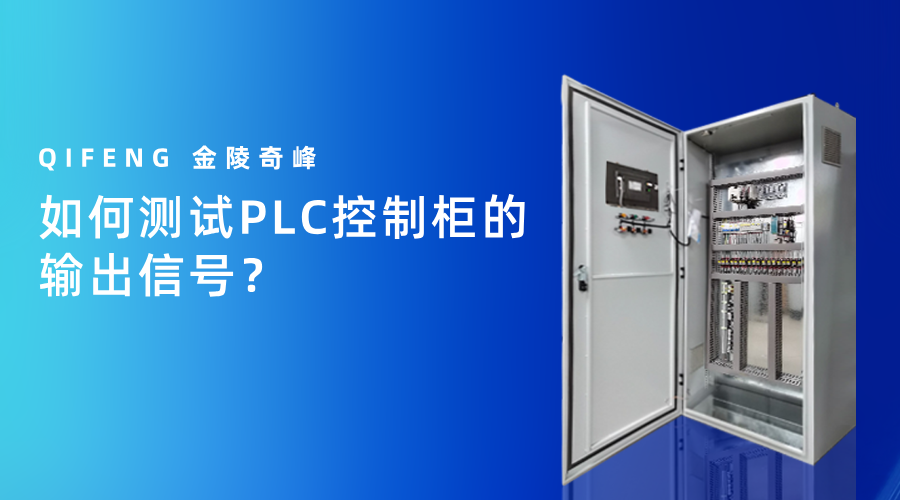

如何测试PLC控制柜的输出信号？

在工业自动化系统中，PLC（可编程逻辑控制器）作为核心控制设备，其输出信号的准确性和可靠性直接影响到整个控制系统的性能。因此，需要定期测试PLC控制柜的输出信号。下面跟随奇峰小编一起了解如何测试PLC控制柜的输出信号？

如何测试PLC控制柜的输出信号：

一、准备工作

1.工具准备：

万用表或示波器：用于测量输出信号电压、电流和频率。

信号发生器：可用于模拟不同类型的信号。

连接线和测试夹具：确保安全可靠的连接。

2.防护措施：

在进行测试前，确保了解PLC系统的工作原理和网络结构。

断开需要测试的设备与高电压电源的连接，确保操作防护。

二、测试步骤

1.确认信号类型：

根据控制柜的设计，确认PLC的输出信号类型，如继电器输出、晶体管输出或模拟信号输出（4-20mA、0-10V等）。

2.接线：

将万用表或示波器的探头连接到PLC输出端子。确保连接稳固，以避免在测量过程中的接触不良。

3.信号测试：

数字输出信号测试:

通过发出控制命令，解决数字输出信号（如高低电平切换）。

使用万用表测试输出端子电压，应该在预定范围内（通常为0V和24V）。

模拟输出信号测试：

如果PLC配置了模拟输出功能，用相应的命令设置输出值，如0-10V或4-20mA。

使用示波器或万用表测量输出信号，确保其在规定范围内，并与PLC预设值相匹配。

4.记录结果：

将测试结果记录在表格中，包括信号类型、实际测量值与期望值的对比。

三、故障排查

检查接线：确认连接是否正确，确保没有松动或短路的情况发生。

检查PLC程序：确认PLC内部程序是否正确，并且输出逻辑已经正确设置。

替换元件：如果经过多次确认仍然无效，可能需要对PLC输出模块进行更换或维修。
