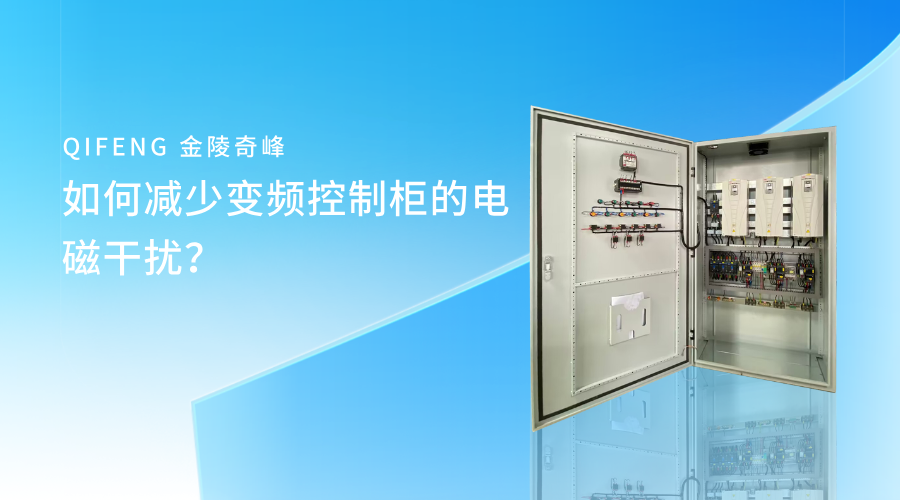

如何减少变频控制柜的电磁干扰？

随着工业自动化技术的不断发展，变频控制柜在众多领域得到了应用。然而，变频器在工作时可能产生的电磁干扰（EMI）会对周围设备和系统产生不良影响，因此如何减少变频控制柜的电磁干扰成为亟待解决的问题。下面跟随奇峰小编一起了解如何减少变频控制柜的电磁干扰？

如何减少变频控制柜的电磁干扰：

一、优化布线设计

电磁干扰的发生往往与布线的不合理有关。应尽量将电源线与信号线分开布置，避免平行走线。同时，尽可能缩短电缆的长度，降低电缆之间的耦合。此外，使用对称结构的线缆（如双绞线）也可以有效减少干扰。

二、采用电磁屏蔽

针对变频控制柜的敏感元件和信号线，可以考虑使用屏蔽线缆和屏蔽管道。屏蔽材料可以有效阻挡电磁波的传播，防止外部干扰信号的侵入。在设计时，要确保屏蔽层良好接地，以提升其屏蔽效果。

三、引入滤波器

在变频器的输入和输出端加入电源滤波器，可以有效抑制高频噪声的传播。滤波器可以阻挡高频干扰信号，从而降低对其他设备的影响。选择合适的滤波器时，应根据系统的工作频率、电流容量和干扰类型进行合理配置。

四、采用良好的接地系统

合理的接地系统是减少电磁干扰的手段。变频控制柜内部的各个设备应实现良好的接地，避免单点接地或地环的形成。此外，接地线应尽量短且粗，减少接地电阻，以提升系统的抗干扰能力。

五、使用质量好的组件

选用品质好的电气组件和电缆，如低损耗的变频器、耐高频的电缆，能够有效提升系统的抗干扰能力。在选择组件时，关注其电磁兼容性（EMC）特性，确保其符合相应的标准要求。

六、控制设备的安装位置

在安装变频控制柜时，应避免将其置于容易受到电磁干扰的环境中，如靠近大功率设备或其他电气设备的位置。同时，合理配置设备的空间距离，可以降低相互之间的干扰。

七、进行定期的维护与检查

定期检查变频控制柜的运行状态及其电磁干扰情况，及时发现并处理潜在的问题。对电缆、接头及接地系统进行维护，确保其良好状态，以保持系统的稳定性和可靠性。
