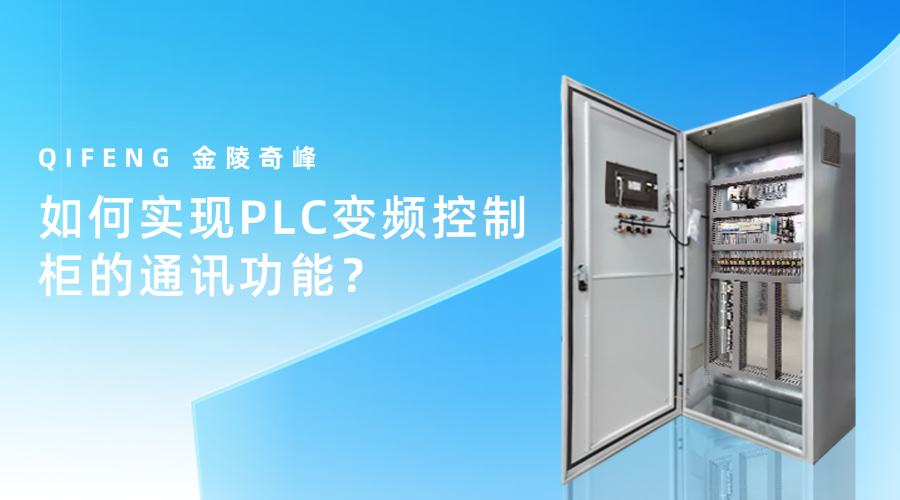

如何实现PLC变频控制柜的通讯功能?

在工业自动化领域，PLC（可编程逻辑控制器）和变频器是两个不可或缺的关键设备。PLC负责对系统进行监控与控制，而变频器则用于调节电动机的转速与运行状态。为了实现二者之间的有效通讯，确保系统的协同工作，我们需要按照一定的步骤和方法来配置和实现PLC与变频控制柜的通讯功能。下面跟随奇峰小编一起了解如何实现PLC变频控制柜的通讯功能？

如何实现PLC变频控制柜的通讯功能：

一、了解通讯协议

在实现PLC与变频器通讯之前，先需要了解二者所支持的通讯协议。目前，常见的通讯协议有MODBUS、Profibus、Ethernet/IP等。对于不同型号的PLC和变频器，其支持的通讯协议可能有所不同。因此，在选购和配置设备时，要确保它们能够兼容使用相同的通讯协议。

二、选择通讯方式

根据现场的实际情况和设备的要求，可选择串行通讯（RS232/RS485）或网络通讯（如Ethernet）。对于短距离通讯，RS232是一个简单有效的选择；而对于长距离和多设备通讯，RS485或Ethernet则更为适合。

三、配置PLC与变频器

1.硬件连接

根据选择的通讯方式，将PLC和变频器之间的通讯线连接起来。对于RS485，通常需要连接A、B两根线，并确保接地良好。

2.参数设置

在PLC和变频器的设置界面上，进行通讯参数的配置。这些参数通常包括波特率、数据位、停止位和校验位等，需确保二者设置一致。

3.编程实现

在PLC的编程环境中，利用结构化文本或梯形图等编程语言实现对变频器的控制。需要使用到相应的通讯指令，如MODBUS读写指令，来完成数据的读取和写入。这一步骤需要根据具体的通讯协议编写代码。

四、测试通讯功能

1.监测通讯状态

通过PLC的监控界面，实时查看与变频器的通讯状态，包括有没有错误码、通讯是否正常等。

2.调试与测试

可以通过简单的命令发送和数据接收测试通讯是否正常。例如，使用PLC发送要设置的频率值，然后观察变频器的反馈是否正确。

五、故障排查

1.检查物理连接

确保通讯线路连接正确，没有松动或短路问题。

2.参数核对

再次核对PLC与变频器的通讯参数，看是否一致。

3.监测通讯异常

查阅通讯协议的错误码，了解具体的异常情况，并根据手册中的指导进行处理。
