三点带你掌握变频恒压供水设备该如何调试

返回列表 来源: 发布日期: 2021.07.06
0

变频恒压供水设备的系统的调试是一项细腻的工作,略微不留意,系统就没法正常运作,有多情况下,并不是设备有哪些难题,只是调试工作中沒有及时,会导致许多顾客就感觉是产品品质不好这类的难题。所以今天我们来用三点带你掌握变频恒压供水设备该如何调试。解决类似难题发生。



一、变频恒压供水系统调试前的提前准备


按图所显示的电源电路,联接空气漏电开关、漏电保护器、开关电源,查验接线准确无误后,合上空气漏电开关,变频器通电,数码显示管表明0.0。

关闭开关电源,指示灯灭掉后,再联接电机、启停电源开关、远程控制压力表、功率电阻等,变频器和电机接线端子排靠谱接地装置,并认真仔细。

压力表采用远程控制压力表,安裝在离心水泵的出水口上,既可形象化测到工作压力值,又可以輸出相对应的电子信号,輸出的电子信号传到远端控制板。压力表有红、黄、蓝三根变压器接地线。

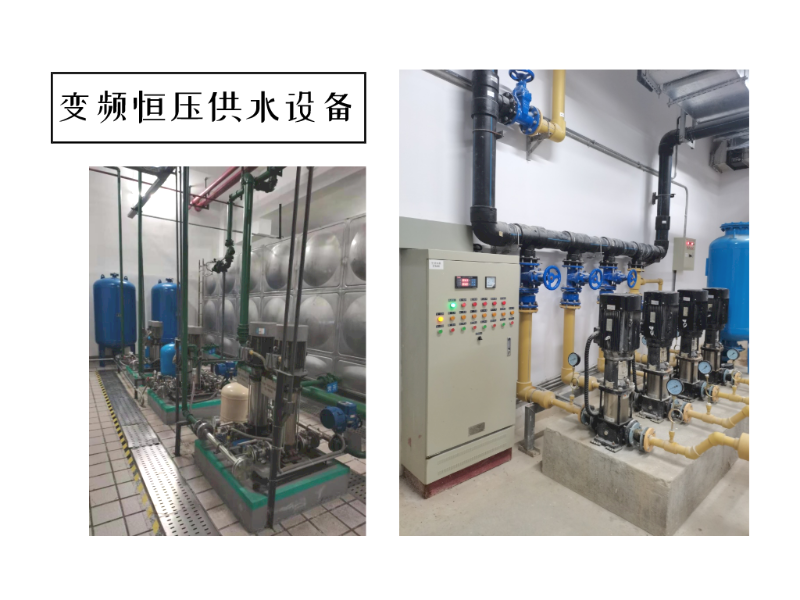

变频恒压供水设备

压力表电气性能参数:

电阻器满量程:400Ω(蓝、红)

压力起始电阻值:≤20Ω (黄、红)

满量程压力上限电阻值:≤360Ω(黄、红)

接线端外加电压:≤6V(蓝、红)

二、变频恒压供水设备系统开环增益调试

查验接线准确无误后,合上空气漏电开关和漏电保护器,变频器通电,数码显示管表明0.0,按JOG键,查验离心水泵的转为,若反方向,更改电机地线火线。

按运作键RUN,运作显示灯亮(翠绿色),顺时针转动电脑键盘旋纽,輸出频率升高,观查压力表的工作压力标示,与此同时用数字万用表交流电压档测量变频器接线端子VF和GND中间工作电压值,伴随着变频器輸出频率上升,工作压力增强,VF和GND中间的意见反馈工作电压升高,纪录下即将设置的稳定工作压力相匹配的意见反馈工作电压值。按泊车键STOP,变频器降速泊车。

三、主要参数设置

盖上启停电源开关,变频恒压供水系统变频器运作显示灯亮,輸出频率从0.0Hz抵达30.0Hz后,依据自来水状况自动调试,使排水口的工作压力稳定为5KG。扩大F7.04的。

供水设备

江苏奇峰电气制造有限公司占地面积1800M²,一直致力于为顾客出示品质的产品和技术咨询。企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务于一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的变频恒压供水设备 感兴趣或者想了解更多详细信息,欢迎直接拨打24小时服务热线或技术电话咨询,我们期待您的来电与合作!
