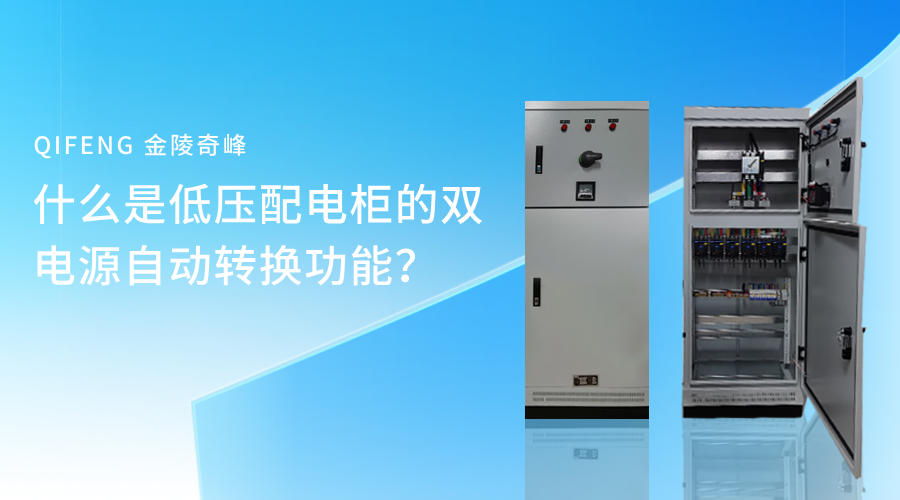

什么是低压配电柜的双电源自动转换功能？

在医院手术室、数据中心、消防泵房、高层建筑电梯等关键场所，当停电可能发生事故。普通配电柜只接入一路市电，当该路电源故障时，所有负载都将断电。而配备双电源自动转换功能的低压配电柜，同时接入两路独立电源（如两路市电或一路市电+一路发电机），当常用电源异常时，自动切换至备用电源，确保负荷供电不中断。下面跟随奇峰小编一起了解什么是低压配电柜的双电源自动转换功能？

什么是低压配电柜的双电源自动转换功能：

一、什么是双电源自动转换？

双电源自动转换是指在低压配电柜内安装专用的双电源自动转换开关（ATSE）或由两个接触器+控制器组成的切换装置。装置实时监测常用电源（N路）和备用电源（R路）的电压、频率、相位。当常用电源发生失压、缺相、过压、欠压等故障时，控制器在设定时间内（通常0.5~5秒）自动将负载从常用电源切换至备用电源；当常用电源恢复正常后，可自动或手动切换回常用电源。

二、双电源转换如何工作？

1. 电源监测：控制器持续检测两路电源的三相电压，判断是否正常（电压范围85%~110%Ue，且三相平衡）。

2. 故障触发：常用电源任一相电压低于80%Ue持续设定延时（如0.5秒），判定为失压，启动切换。

3. 切换逻辑：

先断后合（PC级ATSE）：常用电源接触器断开，延时（避开电弧）后备用接触器闭合，负载短暂断电（50~200ms），适用于一般照明、水泵。

瞬间并联（CB级或STS）：用于准确电子设备，切换时间<10ms，几乎无感。

4. 恢复方式：常用电源恢复正常并稳定一段时间（如10秒）后，可自动返回常用电源，或通过手动转换开关保持备用电源供电。

三、双电源转换的核心价值

1. 保障关键负荷连续运行：手术室呼吸机、数据中心服务器、消防水泵等不会因一路停电而停止，避免损失或事故。

2. 与发电机组联动：当两路市电均失压时，控制器发出启动信号给发电机，待发电机电压稳定后自动切换，实现长时间备用。

3. 提升系统可靠性：自动转换取代人工倒闸操作，避免操作失误，且响应速度远超人工。

4. 符合规范要求：建筑设计防火规范、医疗建筑电气设计规范等多部标准强制要求一级负荷配备双电源末端切换。
