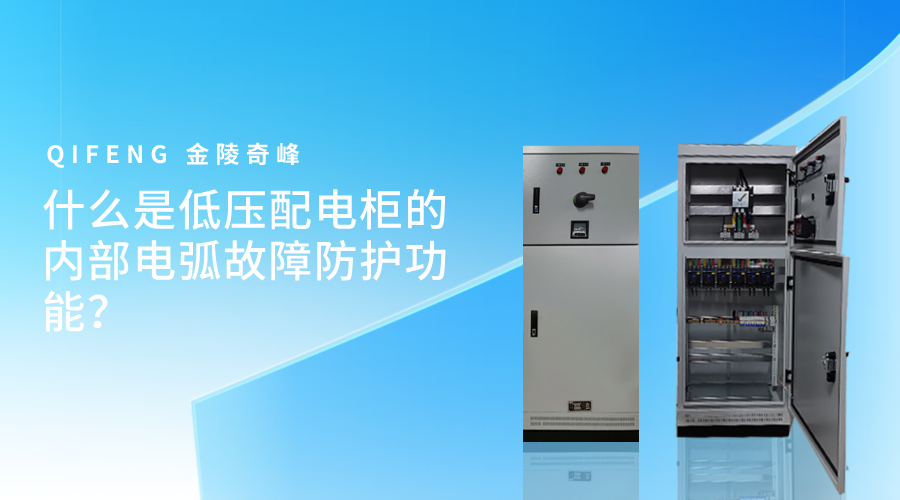

什么是低压配电柜的内部电弧故障防护功能？

在低压配电系统中，危险的电气事故莫过于内部电弧故障。当发生短路时，电弧温度可达万摄氏度以上，导致铜排熔融、柜体爆裂，对操作人员造成致命伤害。低压配电柜的防电弧设计，通过限制电弧、引导泄压方向，为运维人员提供了防护屏障。下面跟随奇峰小编一起了解什么是低压配电柜的内部电弧故障防护功能？

什么是低压配电柜的内部电弧故障防护功能：

一、什么是内部电弧故障防护？

内部电弧故障防护是指低压配电柜在结构上采取措施，当柜内发生电弧故障时，将高温气体的释放方向引导至危险区域（如柜顶或柜后），避免柜门爆开伤人。同时通过快速限流断路器缩短燃弧时间，降低电弧资源。标准GB/T 7251.1明确要求配电柜应具备内部电弧故障防护性能，并通过型式试验验证。

二、防护措施如何实现？

1. 泄压通道设计：柜体顶部或后部设置专用的泄压盖板，采用压力释放紧固件。当柜内压力达到设定值时，盖板弹开，高温气体朝无人的方向排出，柜门保持关闭，保护正面操作人员。

2. 母线加强隔离：主母线室、功能单元室、电缆室之间采用金属隔板分隔，单个单元电弧不会蔓延至相邻单元，将故障范围调小化。

3. 快速限流保护：选用限流型塑壳断路器或熔断器，在故障电流尚未达到预期峰值前就将其分断，将电弧持续时间缩短至几毫秒，大幅降低释放资源。

4. 内部加强绝缘：母排加装热缩套管、绝缘隔板，减少相间短路几率。柜体采用阻燃型材料，避免电弧引燃内部塑料件。

三、防电弧设计的核心价值

1. 保障人身防护：避免柜门爆裂飞溅、弧光灼伤，这是配电柜防电弧设计的目标。

2. 限制设备损坏：将电弧故障局限于较小范围，仅损坏一个抽屉单元或一段母线，其他部分可继续供电，恢复成本低。

3. 符合合规要求：防护认证和大型项目招标中，具备防电弧能力往往是强制要求。
