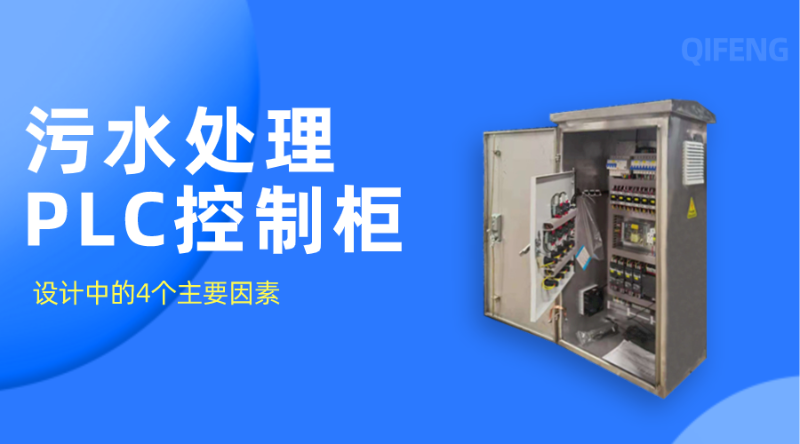

污水处理PLC控制柜设计中的4个主要因素

返回列表 来源: 金陵奇峰 发布日期: 2021.11.28
0

污水处理PLC控制柜设计中AO工艺是污水处理系统中的重要环节。不同的结构形成不同的氧化方法。对于不同的结构,配套设备也有很大的不同,因此其结构比较复杂,不同的结构对应不同的控制系统,因此有需要根据不同的结构特点设计相应的PLC控制系统,江苏金陵奇峰生产污水处理PLC控制柜厂家,今天带大家了解污水处理PLC控制柜设计中的4个主要因素。

污水处理PLC控制柜设计中的4个主要因素

1、主要部件

污水处理系统结构复杂,设备众多。氧化沟的控制过程和原理大致相同。污水中的含氧量通过控制曝气器的速度来调节。

2、污水处理PLC控制柜组成

电气控制系统主要包括操作面板、显示面板、电气控制柜等单元。由于系统中需要检测更多的数字输入和模拟输入,并且控制信号根据设定的程序经过数据处理后输出,因此需要严格按照检测信号的输入控制系统的控制逻辑和定时。

1) 操作面板。操作面板主要包括手动、自动、各种设备的启动按钮等;

2)显示面板。由于显示面板需要显示更多的数据,一般采用触摸屏或人机界面) 电气控制柜。

3)电气控制柜是电气控制的核心设备,主要包括变频器、各种传感器的输入信号、PLC及其扩展模块等。

3、污水处理PLC控制柜调试及运行结果

污水处理PLC控制柜控制系统设计安装完成后,对系统进行调试和试运行,确定与实际进水量和水质相一致的各种控制参数,发现并解决设备、仪表、仪表等方面的问题,程序和流程,检查系统是否达到工艺设计目标,即出水各项指标是否满足设计要求按照系统设计要求连接硬件接线。调试时,先检查总电源及各设备电源是否正常,然后检查设备电气控制是否正常,是否能正常启动,各种闸阀是否能正常启闭,仪表及控制系统是否正常。对系统进行需要的检查后开始具体调试。硬件功能调试主要测试硬件功能是否正常。

污水处理PLC控制柜控制系统设计安装完成后调试内容包括:

(1)电源线的设置和检查,主要是用万用表检测电路是否连接,并使得接线正确,防止220V和24V线接线错位

(2)电机直接加三相电源进行调试,并检测电机的工作状态

(3)单独调试变频器,测试参数是否能正常设定

(4)调试变频器加电机,检测变频调速是否能正常进行,控制终端是否能在外部控制模式下正常控制电机启动和调整电机转速

(5)单独测试PLC,检查PLC单元是否能正常工作,指示灯是否正常。事实上,这部分工作在计算机模拟调试前就已经完成了

(6)PLC和变频器的在线调试,并检查PLC和变频器是否能控制系统

4、污水处理PLC控制柜控制逻辑:

通过系统调试,可实现PLC在系统控制中的手动和自动模式。启动电源后,按下手动或自动模式选择按钮。在手动模式下,污水处理系统中各电机的控制操作可通过各控制按钮实现,相应的指示灯点亮在设计过程中,主要从硬件和软件两方面进行。在污水处理系统中,主要的硬件问题包括机械结构、硬件选型、外围电路设计和PLC的接线。

在PLC的外围硬件连接方面,主要是增加一些保护设备。在调试过程中,可以根据功能模块的分类进行单独调试,较后进行整体调试。在该控制程序中,需要根据外部输入的状态控制清污机、潜水泵和污泥回流泵的启动和停止。因此,有需要根据液位传感器和液位差计反馈的信息进行判断和处理,然后输出控制污水处理控制系统是一个比较复杂的综合系统,包括相关的生产工艺、相关的生产设备,现场计量及自控检测仪表的选择、控制过程模型的建立、PLC系统软硬件的应用研究等。

污水处理PLC控制柜

江苏奇峰电气制造有限公司占地面积1800M²,一直致力于为顾客出示污水处理PLC控制柜的技术咨询。公司有着一批经验丰富技术工程技术人员和设计方案人员,并选用好的生产制造生产流程、严格的检验标准;企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务为一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的污水处理PLC控制柜感兴趣或者想了解更多详细信息,欢迎点击我们的在线客服与技术员咨询,或者直接拨打技术员电话咨询,我们期待您的来电洽谈!
