消防泵的启泵的六大控制原理

返回列表 来源: 金陵奇峰 发布日期: 2023.02.06
0

消防泵是指符合标准的消防泵性能要求和试验方法GB普通清水泵或专用消防泵6245。在民用建筑的设计中,消防系统大多采用临高压系统。消防水源提供的消防水需要用消防水泵加压,以满足灭火时所需的水压和水量要求。在给排水消防设计中,合理设计消防泵非常重要,消防泵的可靠启动泵也应得到有效保证,其重要性不言而喻。今天奇峰小编带你了解消防泵的启泵的六大控制原理。

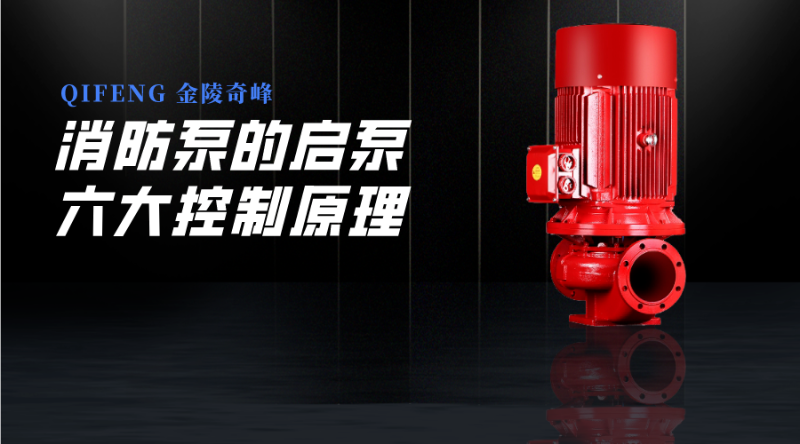

消防泵的启泵的六大控制原理

消防泵启动泵的控制原理:

1.高消防水箱出水管流量开关启动泵

流量开关又称水流开关、流量传感器和水流动作阀,是一种传感控制器,利用各种原理测量管道中介质的流量,并及时传输给后端设备,用于开关通信信号。当流量高于或低于设定点时,流量开关触发报警信号,系统可以在获得信号后做出相应的指示动作。以消火栓系统为例。在灭火初期,系统主要依靠消防水箱和稳压泵来保证水量和水压。水流通过流量开关进入消火栓系统,流量开关通过感应流量的变化启动消防泵。

管道流量开关应为0.1m/s-10 m/s可靠泵启动时,其他性能应符合现行标准《自动喷水灭火系统第七部分:水流指示器》GB5135.7.有关规定。

2.消防泵出水管压力开关启动泵

压力开关是指通过特殊的CPU模块化信号处理技术,实现介质压力的检测、显示、报警和控制信号输出,采用高精度、高稳定性的压力传感器和传输线路。

在水消防系统中,低压开关一般设置在消防泵出水管上。当流量开关失效时,水消防系统继续依靠水箱和稳压泵提供水量和水压灭火,稳压泵不及时补水会导致系统压力下降。或仅依靠消防水箱静水压力灭火,水箱水位下降,消防泵出水压力开关感应压力下降,压力开关动作。当流量开关失效时,无论消防水箱是否设置稳压泵,供水过程中的压力都会下降,压力开关的设置就是基于这一基本原理。

电接点压力表、压力传感器等可用于消防泵出水管上的压力开关。压力传感器是将压力转换为电信号输出的传感器。初级压力传感器是压力引起的毫伏信号变化,如果传感器有放大的塑料电路,输出标准电压或电流信号,则称为压力变送器。压力传感器有很多种,目前常见的是压阻式和压电式传感器。电接点压力表是压力表操作的电路开关,比普通压力表只有一个电接点信号。一般电接点压力表用于测量气体和液体介质的正负压力,并在压力达到预定值时发出信号,连接控制电路,达到自动控制或报警的目的。根据《水消规定》的规定,由于可靠性高及cu发达的启动泵信号是压力和流量。

3.报警阀压力开关启动泵

标准《自动喷水灭火系统第10部分:压力开关》报警阀压力开关GB5132.10-2016中有相关定义,是指自动喷水灭火系统的一部分,其功能是将系统的压力信号转换为电信号。

湿式报警阀组的压力开关是安装在延迟器与水力报警管道之间的压力水流探测开关。报警阀打开后,报警管道充水,流向水力报警铃。压力开关在接收水压时接通电触点,并给出电接点信号。报警阀压力开关的结构和要求是:当系统中出现一个或多个喷嘴流量时,压力开关动作自动启动喷淋泵,并发出火灾报警信号。当流量停止时,电触点断开。

4、手动启泵

手动启泵功能应设置在消防控制室或消防泵房。为保证消防控制室启动泵的可靠性,采用硬拉线直接启动消防泵,可尽量减少干扰和风险。在情况下,由于联动控制存在失效的可能性,如软件受病毒侵害等危险,导致弱电信号总线无法移动。由此可见,手动直接启泵是消防启泵必不可少的防线。消防控制室的手动控制盘设置在消防控制室的消防联动控制器上。

实际上,泵房的当地强制启动泵位于消防泵控制柜上,并通过专用线路连接到电机上。根据《火灾自动报警系统设计规范》中消防泵控制启停泵的按钮,该按钮通过继电器等电气控制器件操作泵电机。从上面可以看出,本地强制启动是一种手动启动泵,但它不同于手动控制板的位置。它是一个靠近消防泵的按钮,旨在使得维护过程中控制的应急控制。

5、自动启泵

上述压力开关和流量开关可直接启动泵。这种控制不需要火灾自动报警系统的参与,也不依赖消防联动控制系统,不受消防联动控制器手动状态的影响。消防泵的开启可以通过连接到水泵控制柜继电器的专用线路来控制,统称为联锁控制模式。那么如何利用火灾报警系统实现消防泵的自动启动呢?《火灾自动报警系统设计规范》GB50116-2013消防联动控制器应能够根据设定的控制逻辑向相关控制设备发出联动信号,并接收相关设备的联动反馈信号。可以看出,消防水泵也可以由消防联动控制器自动启动。

消防设备需要自动火灾报警系统的联动控制,其联动触发信号应采用两个独立的报警触发装置报警信号的“和”逻辑组合。联动触发信号包括温度(烟雾)火灾探测器信号、手动火灾报警按钮信号、压力(流量)开关动作信号、消火栓按钮动作信号灯。联锁控制模式和消防联动控制器(联动控制模式)均可实现消防泵的自动启动。

6.机械应急启动泵

弱电信号和硬拉线,如压力开关和流量开关,都是通过继电器自动启动消防泵的。消防系统中的应急机械启动功能是通过手动关闭消防泵启动的,是指信号线或消防泵控制箱的控制线故障,通过消防泵控制箱门上的机械应急启动装置,直接手动关闭消防泵的主接触器启动消防泵。只要消防泵在正常供电条件下,无论控制线路如何,都可以强制启动,以确保消防的及时性。

机械应急启动装置的启动手柄通常处于停止状态(带锁)。应急报警需要由授权专门人员进行,从接到报警到消防泵的正常运行时间不得超过5min,此时包括专门人员从消防控制室到消防泵房的行走时间,以及水泵从启动到正常工作的时间。
