消防泵星三角启动控制柜的7个接线方法

返回列表 来源: 金陵奇峰 发布日期: 2022.03.16
0

消防泵星三角启动控制柜的优点:对于定子线组三角形连接的鼠笼式异步电动机,在正常运行时,起动时将定子绕组连接成星形,起动后再连接成三角形,以减小起动电流,减少对电网的影响。这种起动方法称为星形-三角形降压起动(Y-△). 大于15kw的电机可采用星三角降压起动。星三角启动设备(控制柜)一般采用一用一备控制,互为备用,故障时自动投入运行。今天奇峰小编消防泵星三角启动控制柜八种接线方法

消防泵星三角启动控制柜的7个接线方法

控制设备(控制柜)选用金陵奇峰,经工厂调试试验后状态良好,允许设备出厂。

消防泵星三角启动控制柜的八种接线方法:

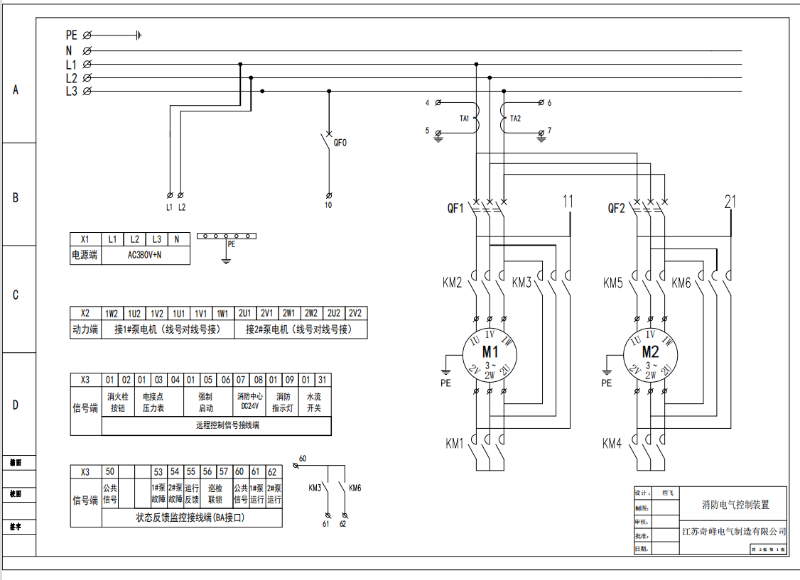

1.打开三相鼠笼式异步电动机的接线盒,拆下端子的连接条(如上图所示U1、V1、W1、U2、V2、W2),形成6个端子,并在启动或运行前,将控制设备(星三角启动控制柜)的预留端子(row)用相应的连接方式(如上图所示的U1、V1、W1、U2、V2、W2)牢固连接,检查水泵和控制设备(星三角启动柜)的接线是否牢固、松动,检查管路中是否有水(打开水泵的出口和排气孔,看是否有水流出)。

微信图片_20220316105555

微信图片_202203161055551

2.检查后,在安全电压下操作或启动控制设备,查看金陵奇峰生产的水泵电机是否正转(反转)。如果出现反转,更换电机或控制柜连接一相电缆(U1,W2),(V1,U2),(W1,V2)或调整进线电源线。

3.如果出水管道压力表处于0压力,则应关闭或关闭出水阀门2/3,以避免启动时电流过大,这将影响水泵的正常运行。频繁启动过大电流容易导致电机线圈短路。星形电流稳定下降后,将出水口阀门打开2/3,以控制运行所需的水头和压力,并完成调试,出水口阀门打开至2/3,无需进一步操作。

4.电缆的选择应与电机功率相匹配。各种电线的载流量(安全电流)的计算也因环境温度等因素而不同,铝线和铜线承受的电流也不同。因此,我们通常会选择铜线(例如)作为水泵。16 mm2铜线在相同条件下在25℃下承受电流(100a)。

5.以金陵奇峰生产的星三角启动电机(22KW)电流(44a)为例,实际运行需要是三角运行才能达到额定值,流经电机各线组的相电流等于线电流(44a)÷1.732=25.4a。

6.当三角形运行电机以星形连接运行时,线路电流等于相电流,因此起动电流乘以起动倍数乘以25.4a,而不是44a以计算起动电流。

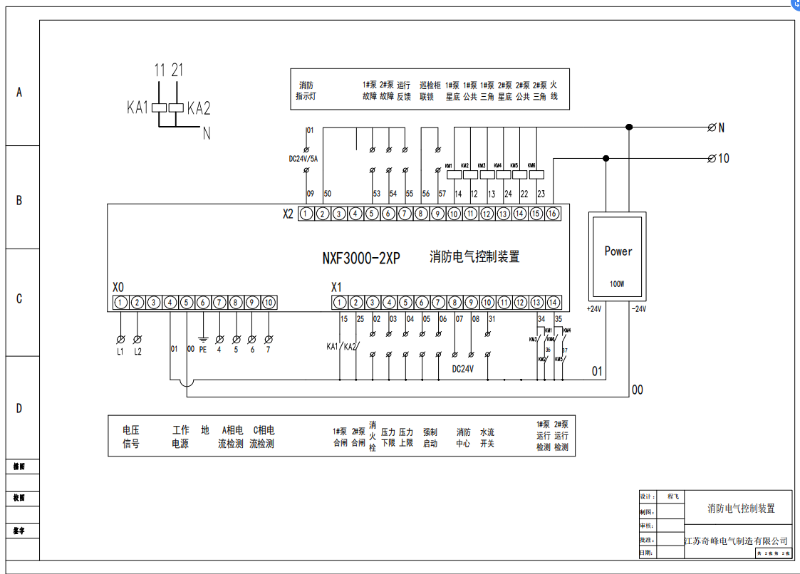

7.根据负载的实际长期电流而不是起动电流选择电缆。因此,星三角启动的电缆应考虑为25.4a(22KW星三角控制电机),但电源母线需要考虑为44a(22KW电机)控制设备(控制柜)消防控制中心端口;G1、G2消防控制中心,启动/停止端口;(01,02,03)电接点,01为公共点,01,02(下限)启动水泵;01和03(上限)停止水泵;01、05为消防联动启停口;06、07、08、09(一台和另一台水泵运行的被动反馈)010、011、012、013(一台和另一台水泵故障的被动反馈)。调试正常后,控制设备保持自动状态。
