关于变频控制柜变频器外接引起的电流跳闸原因分析

返回列表 来源: 发布日期: 2021.07.13
0

变频控制柜的应用全过程中,变频器是柜里重要的电子器件之一,可是有不明白的大家却不可以很高度重视它的存有,下边我也给大伙儿介绍一下,假如变频器外接转换电源电路后很容易导致的过电流跳电的故障。下面我们分享一些实例参考:


故障状况:

一台TD2000-4T0750G变频器,用以空压机推动。变频器在安裝调节全过程中,经常会出现“E010” (过电流)故障警报。

故障解决:

查验故障纪录信息内容,发觉故障信息内容纪录中的故障电流在变频器输出额定值电流以内,仍未做到应当过电流维护姿势的值,由此可见过电流维护是因为暂态大电流导致的。查验变频器输出侧电缆线及电机,沒有两色短路故障或对地短路故障状况。

该变频器输出侧安裝有交流接触器,用以开展变频式、直流转换。转换电源电路如图所示1-20所显示,操纵数据信号来源于PLC。当PLC传出变频器停机数据信号后,再传出转换数据信号,在变频式、直流转换中间配有延迟,即KM1断掉后,有几ms的延迟,KM2再资金投入。变频器设为降速停机方法。

分析判断是因为转换全过程中各姿势的时钟频率存在的问题,造成变频器在也有输出的状况下,输出侧交流接触器断开造成故障警报。将停机方法更改成随意停机,以上警报故障清理。

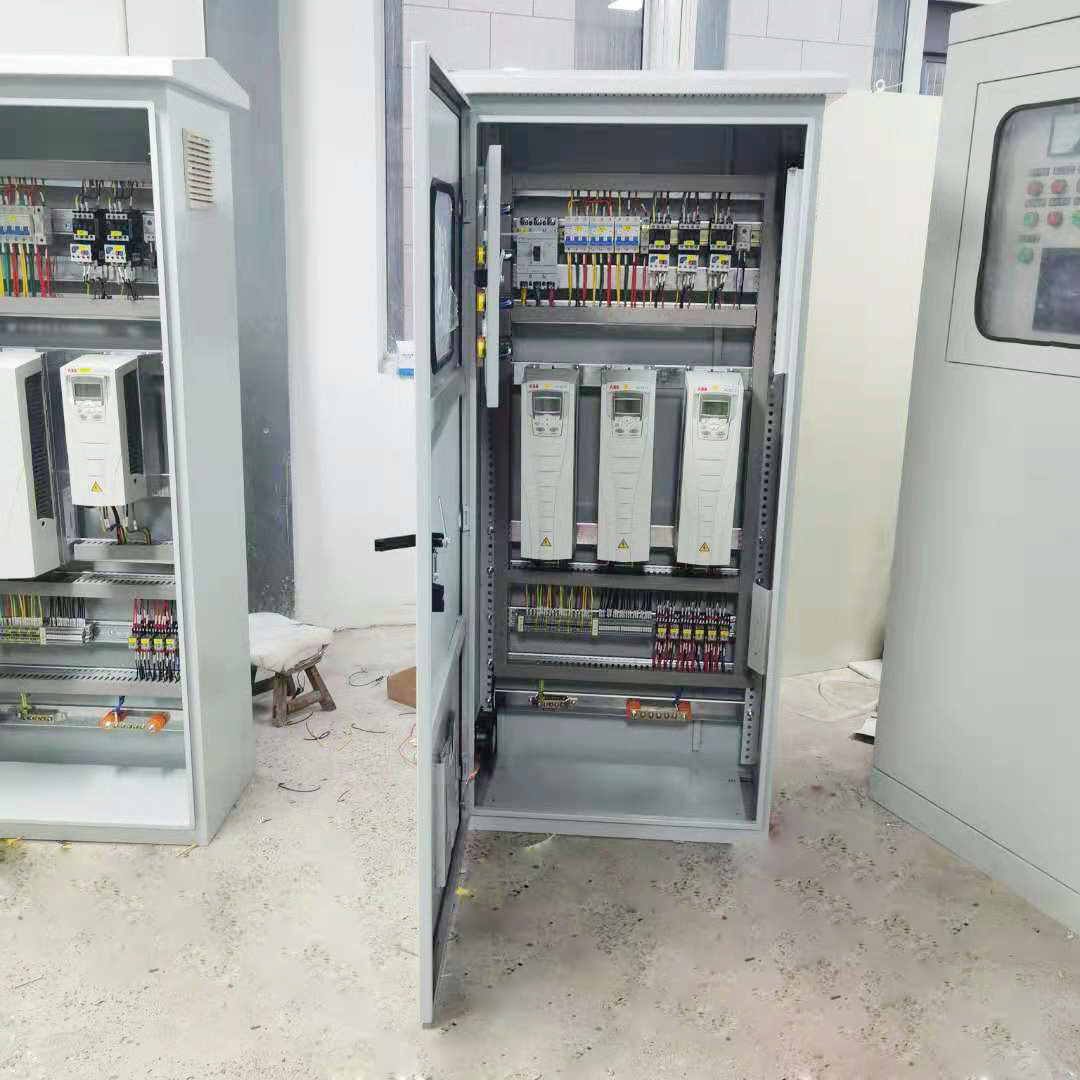

变频控制柜

故障剖析:

为防止变频器输出侧交流接触器在变频器运作时断掉和吸合,在变频式、直流切换控制命令传出前向变频器传出了停机指令,但因为停机方法为降速停机,由于变频器速率并未降到0,即也有电流输出时输出侧交流接触器断掉,在变频器火线地线上产生大的冲击性电流,变频器发生“E010”故障警报。变频控制柜变频器器外接造成的电流跳电

变频控制柜的应用全过程中,变频器是柜里重要的电子器件之一,可是有不明白的大家却不可以很高度重视它的存有,下边我也给大伙儿介绍一下,假如变频器外接转换电源电路后非常容易导致的过电流跳电的故障实例仅作参考:

变频控制柜

故障状况:

一台TD2000-4T0750G变频器,用以空压机推动。变频器在安裝调节全过程中,经常会出现“E010” (过电流)故障警报。

故障解决:

查验故障纪录信息内容,发觉故障信息内容纪录中的故障時刻电流在变频器输出额定值电流以内,仍未做到应当过电流维护姿势的值,由此可见过电流维护是因为暂态大电流导致的。查验变频器输出侧电缆线及电机,沒有两色短路故障或对地短路故障状况。

该变频器输出侧安裝有交流接触器,用以开展变频式、直流转换。转换电源电路如图所示1-20所显示,操纵数据信号来源于PLC。当PLC传出变频器停机数据信号后,再传出转换数据信号,在变频式、直流转换中间配有延迟,即KM1断掉后,有几ms的延迟,KM2再资金投入。变频器设为降速停机方法。

分析判断是因为转换全过程中各姿势的时钟频率存在的问题,造成变频器在也有输出的状况下,输出侧交流接触器断开造成故障警报。将停机方法更改成随意停机,以上警报故障清理。

故障剖析:

为防止变频器输出侧交流接触器在变频器运作时断掉和吸合,在变频式、直流切换控制命令传出前向变频器传出了停机指令,但因为停机方法为降速停机,由于变频器速率并未降到0,即也有电流输出时输出侧交流接触器断掉,在变频器火线地线上产生大的冲击性电流,变频器发生“E010”故障警报。

变频控制柜关键用以调整机器设备的输出功率,降低电力能源耗损,可以稳定运行机器设备,降低机器设备立即运作时造成的大电流对电动机的危害。与此同时内置模拟量输入键入(速率操纵或意见反馈数据信号用),PID控制,泵切换控制(用以恒压),通讯作用,宏作用(对于不一样的场所不一样的主要参数设置),两段速这些。可普遍适用工业和农业生产制造及各种工程建筑的给排水、排水管道、消防防护、自喷管道网增加及其通风空调冷水热水循环系统等多种多样场所的自动控制系统。

变频控制柜是技术人员充足消化吸收各国离心水泵使用的成功经验,历经很多年生产制造和运用,逐步完善增强后,精心策划制做而成。

变频控制柜产品具备负载、短路故障、断相维护及其泵壳渗水,电动机过热及走电。

变频控制柜厂家

江苏奇峰电气制造有限公司占地面积1800M²,一直致力于为顾客出示品质的产品和技术咨询。企业将进一步健全集新产品开发、设计方案、生产制造、检验、质保期、市场销售、售后维修服务于一体的运营管理体系,并创建科学研究、健全、标准、效率的公司运行体制。

如果您对我们的变频控制柜感兴趣或者想了解更多详细信息,欢迎直接拨打24小时服务热线或技术电话咨询,我们期待您的来电与合作!
