各种型号的低压开关柜产品介绍

返回列表 来源: 发布日期: 2021.07.14
0

低压开关柜适用发电站,原油,化工厂,冶金工业,纺织品,多层建筑等领域,做为输配电、配电设备及电磁能变换的用处。分移动式,抽出式两类。

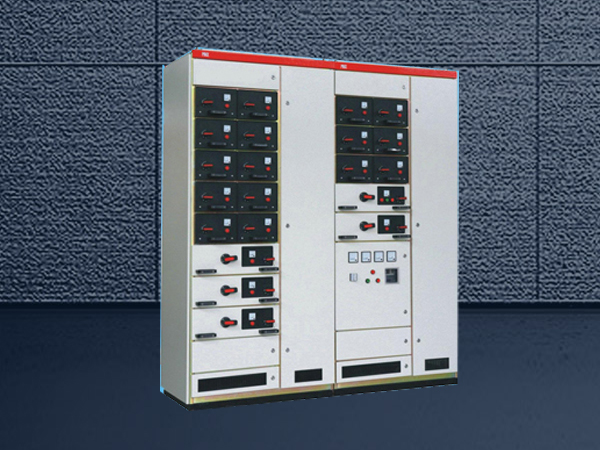

低压开关柜

低压开关柜目前型号规格:

1.GGD型低压移动式开关柜

2.GCS型低压抽出式开关柜

3.GCK型低压抽出式开关柜

4.MNS型低压抽出式开关柜

5.MCS型低压抽出式开关柜

一、GGD型低压移动式开关柜

GGD配电柜

GGD:G--低压配电箱;G--固定不动安裝、固定不动布线;D--电力工程用柜

1、GGD开关柜主要用途

GGD型沟通交流低压配电箱适用配电站、发电站、矿山企业等电力工程客户的沟通交流50Hz,额定值工作标准电压380V,额定值工作中电流量1000-3150A的配电系统,做为驱动力、照明灯具及发变电设备的电磁能变换、分派与操纵的用处

GGD型沟通交流低压配电箱是依据能源部门,众多电力工程客户及技术部的规定,依照稳定性经济发展有效、靠谱的标准设计方案的新式低压配电箱。

商品具备分断能力高,动耐热性好,电气设备计划方案灵便、组成便捷,系列性,应用性、构造新奇,防护等级高特性。可做为低压成套设备开关柜的升级换代商品应用。

二、GCS型低压抽出式开关柜

GCS

GCS:G--密闭式开关柜;C-抽出式:S-森源电气系统软件0000

1、GCS开关柜简述

GCS型低压抽出式开关柜应用于三相沟通交流頻率为50Hz,额定值工作标准电压为400V(690V),额定电压为4000A及下列的发、供配电系统中的做为驱动力、配电设备和电机集中控制系统、电容器赔偿的用处。广泛运用于发电站、原油、化工厂、冶金工业、纺织品、多层建筑等场地,也可以用在大中型发电站,石油化工系统软件等自动化技术水平高,规定与电子计算机插口的场地。

产品执行标准:本商品合乎GB72511-1997《低压成套设备开关柜和控制系统》和JB/T9661-1999《低压抽出式成套设备开关柜》的规定。

2、GCS开关柜结构特点

架构选用8MF型张口槽钢,主架构上安裝变位系数为E=20mm和100mm的9.2mm的安裝孔,促使架构拼装灵便便捷

开关柜的各作用室互相防护,其隔室分成作用单元室、母线槽室和电缆线室。各室的功效相对性单独。

水准母线槽选用柜后平置式排序方法,以提高母线槽抗电驱动力的工作能力,是使主电源电路具有高短路故障耐压强度工作能力的基本上对策电缆线隔室的设计方案使电缆线上、下出入平均分便捷。

抽屉高度的变位系数为160mm。抽屉更改会在高度规格上转变,其总宽深层规格不会改变。同样作用单元的抽屉具备优良的公差配合。单元控制回路额定电压400A及下列。

抽屉控制面板具备分、合、实验、抽出等部位的明显标示。抽屉单元配有机械设备互锁设备。1抽屉单元为行为主体,与此同时具备抽出式和变动性,能够混和组成,随意应用。

柜身的防护等级为IP30IP40,还能够按客户需要 采用。

三、GCK型低压抽出式开关柜

GCK

GCK:G--密闭式开关柜;C-抽出式;K一监测中心

1、GCK开关柜简述

GCK低压抽出式开关柜由驱动力配电设备管理中心(PC,Power Center)柜和电动机控制管理中心(MCC,Motor ControlCenter)两一部分构成。该设备适用沟通交流50(60)HZ、额定值工作标准电压不大于660V、额定电压4000A及下列的控配电系统,做为驱动力配电设备、电动机控制及照明灯具等变电设备

GCK开关柜合乎IEC60439-1《低压成套设备开关柜和控制系统》

GB72511-1997《低压成套设备开关柜和控制系统》、GB/T14048.193《低压开关柜和控制系统通则》等规范。

且具备分断能力高动耐热性好构造好有效、电气设备计划方案灵便系列性、实用性好各种各样计划方案单元随意组成、一台柜身。所容下的回套路较多、节约占地、防护等级高、可以信赖、检修便捷等优。

2、GCK开关柜有关定义

PC柜承担大空间负载的供电系统,因此PC中一般选用架构式空气漏电开关

一个PC会有2-3个控制回路,依据电力设计技术规范,75KW及以上负载由PC供电系统。

MCC承担向中小型容积负载供电系统,因此MCC中一般选用塑壳断路器电源开关,一个MCC能够有5-20个控制回路,依据电力设计技术规范,75KW下列的负载由 MCC供电系统。

3、GCK结构特点

拼箱选用组装式组成构造, 变位系数孔安裝,部件实用性好,适用范围好规范化水平高。

柜身上端为母线槽室、前侧为家用电器室、后侧为电缆线出入线室,各室间有厚钢板或防静电胶皮作防护,稳定性好。

MCC柜抽屉小室的门与隔离开关或刀闸的实际操作摇杆配机械设备互锁会有摇杆在开断部位时门才可以打开受电电源开关、联络开关及MCC柜的抽屉具备三个部位:接入部位、实验部位、断掉部位。

开关柜的顶部依据受电需要 能装母线桥。

四、MNS型低压抽出式开关柜

MNS

1、MNS开关柜主要用途

MNS型低压抽出式成套设备开关柜(下称开关柜)为融入电力行业发展趋势的要求,参照海外MNS系列产品低压开关柜设计方案并加以改进开发设计的高級型低压开关柜,该商品合乎国家行业标准GB7251、VDE660和ZBK36001-89《低压抽出式成套设备开关柜》、按标准IEC439要求 MNS型低压开关柜融入各种各样供电系统、配电设备的需要 ,能普遍用以发电站配电站、厂矿企业、大厦酒店、市政管理等各种各样低压配电系统。

2、MNS开关柜结构特点

MNS型低压开关柜架构为整体式构造,基本上框架由C型钢材拼装而成柜子的部件历经热镀锌解决,根据自攻卡紧螺丝或8.8级六角螺栓牢固组合成基本上柜子,再加上相匹配于计划方案转变的门、挡板、安裝支撑架及其母线槽作用单元等构件拼装成详细的开关柜。开关柜內部规格、部件规格、隔室规格均依照模数化(E=25mm)转变。

MNS型整体式低压开关柜的每一个柜身隔开为三个室,即水准母线槽室(在柜后侧),抽屉小室(在柜前侧),电缆线室(在柜下边或柜前右侧)。室与室中间用厚钢板或高韧性pvc电线作用板互相分隔,上下一层抽屉中间有带通风口的金属片防护,以合理避免电子开关因常见故障造成的飞弧或母线槽与其他路线短路故障导致的稳定事故。

MNS型低压开关柜的总体设计可达到各种各样出入线计划方案规定:勤奋上起勤奋下出、下入上起、下入下出。

设计方案紧密:以较小的室内空间容下较多的作用单元部件实用性好、拼装灵便,以E-25mm为变位系数,构造及抽出式单元能够随意组成,以达到控制系统设计的需要 。

母线槽用高韧性阻燃性型、高隔缘层耐压强度的塑胶作用板维护,具备抗常见故障电孤特性,使运作检修可以信赖。

各种各样尺寸抽屉的机械设备互锁组织符合规定要求,有联接、实验、分离出来三个明显的位罟,可以信赖。

选用规范控制模块设计方案各自可构成维护、实际操作、变换、操纵、调整、测量标示等规范单元,能够依据规定随意拼装。

柜身可按办公环境的不一样规定采用相诮的防护等级。

五、MCS型低压抽出式开关柜

MCS

1、MCS开关柜主要用途

MCS全智能低压抽出式开关柜是一种结合了其他低压商品的优势而开发设计的高級型商品,适用发电厂、石油化工设备、冶金工业、电信网、轻工业、纺织品多层建筑和其他民用型厂矿企业的三相沟通交流50HZ,60HZ,额定电流380V,额定电压4000A及下列的三相四(五)线制供电系统配电系统,在大中型发电站、石油化工、电信网系统软件等自动化技术水平高,规定与电子计算机插口的场地,做为发、供配电系统中的配电设备、电机集中控制系统、无功负荷赔偿的低压配电设备。

2、MCS结构特点

开关柜的基本上架构选用C型(或8MF型)张口槽钢拼装而成,外观统一、、抽屉公差配合好。MCC柜总宽会有600mm,应用室内空间大,可容下大量的作用单元,节省土地柜里元器件可依据客户不一样要求,配备各种各样型号规格的电源开关,更强的使商品高的稳定性设备可预埋自动化技术插口,也可把智能化控制模块安裝在开关柜上,完成遥调监测、遥控器等三遥作用。

抽屉作用单元可分成MCCI、MCCII、MCCIII三种MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安裝高度为1800mm,按所需抽屉尺寸开展组成,数较多能装10个单元,适用很大电流量的电动机控制管理中心和防爆开关控制回路。

MCCII型:抽屉宽600/2mm,高度分200mm,可安裝高度为1800mm按所需抽屉尺寸开展组成,数较多能装1八个单元,适用100A下列的单元。

MCCIII型:抽屉宽600/2mm,高度分180mm,360mm,540mm三种,可安裝高度为1800mm,按所需抽屉尺寸开展组成,数较多能装20个控制回路,适用100A下列的单元。

实际操作组织:每一个抽屉上均配有一设计方案的实际操作组织,用以开断和合闭电源开关,并具有设备互锁等多种多样防操作失误作用,MCCI型抽屉有一套“断掉”、“实验”、“工作中”、“移除”四个部位的定位设备,抽屉为摇进构造,MCCII型MCCIII型抽屉单元为推拉门式,设定有准确定位设备,并有防操作失误作用。
